Буксировочная проушина Jeep Grand Cherokee WK

После покупки автомобиля я обнаружил, что ни спереди, ни сзади нет проушин для буксировки. Сзади эту проблему решил установкой фаркопа. С передней проушиной возникли проблемы - цена оригинала сравнима со стоимостью чугунного моста. На разборках не сильно дешевле за этот кусок "проволоки". Решил делать самопальную буксировочную проушину. Испытания прошли успешно - Нива и Кангу были выдернуты из песка на пляже (висели на брюхе).

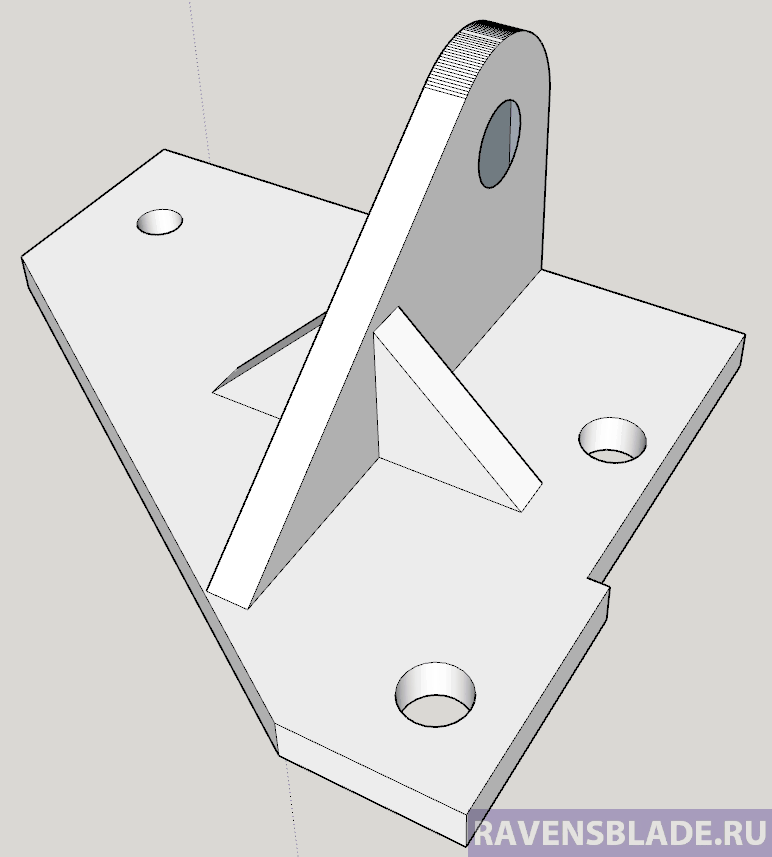

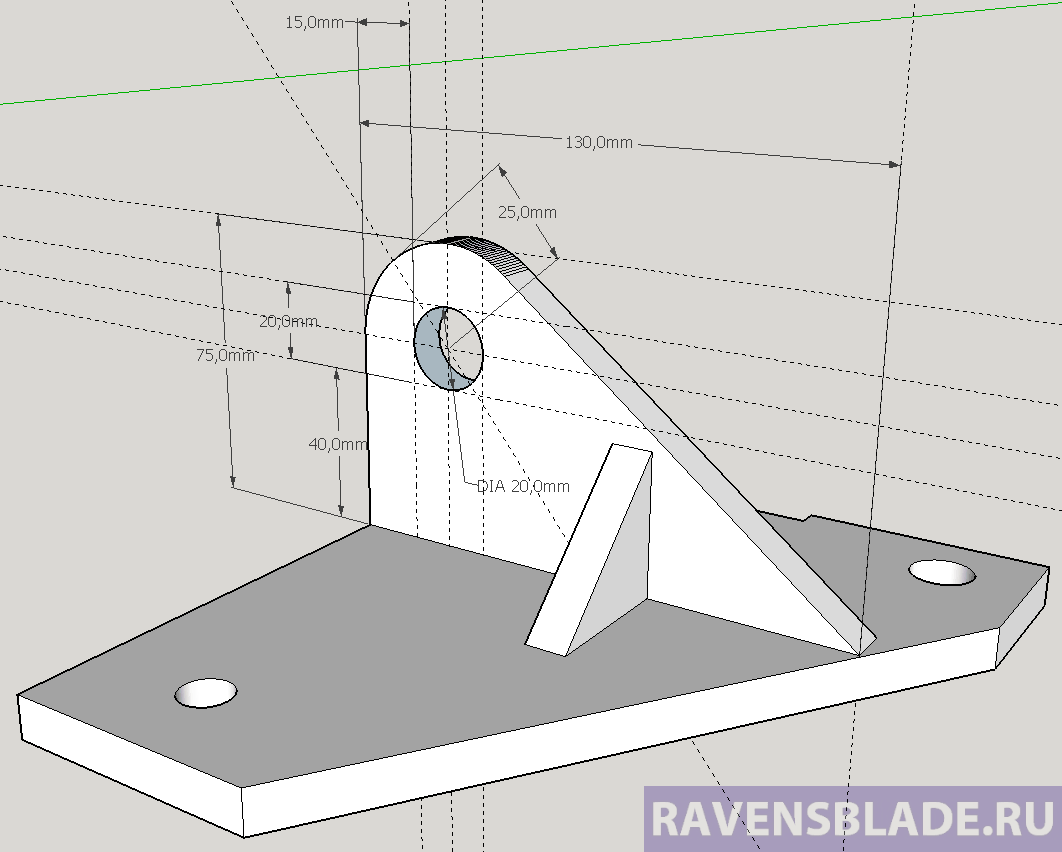

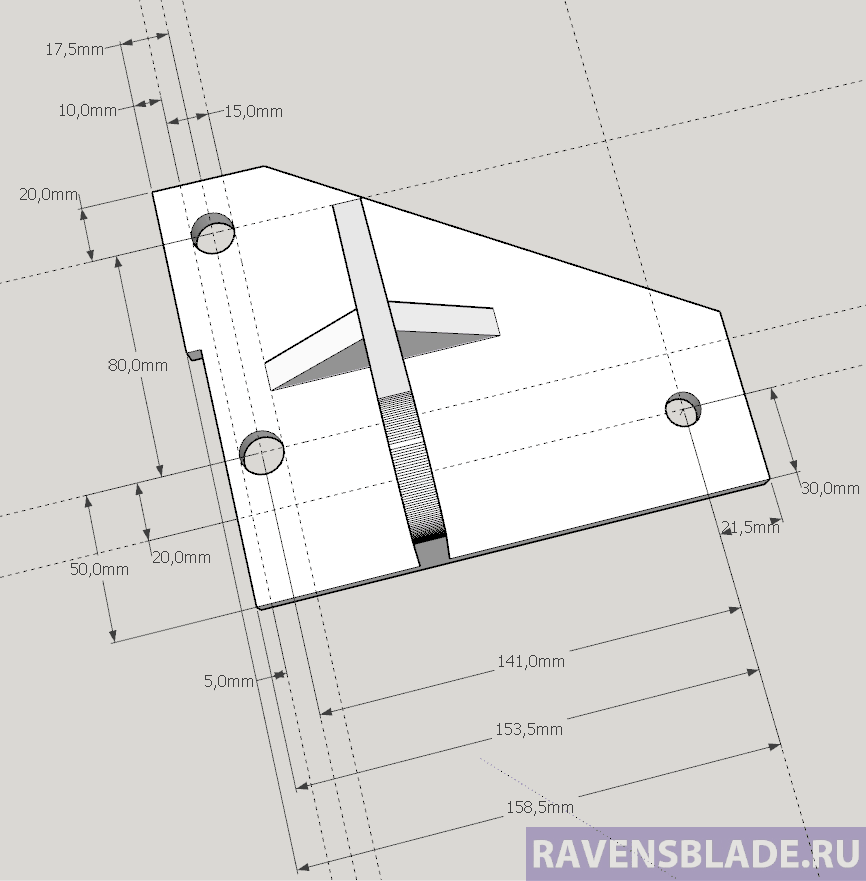

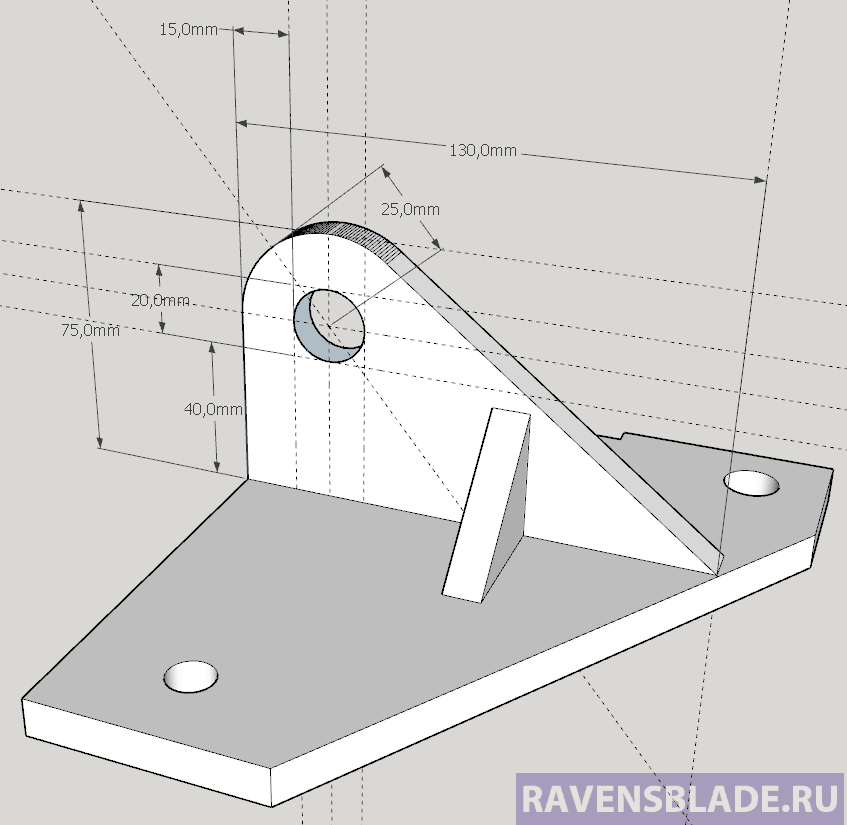

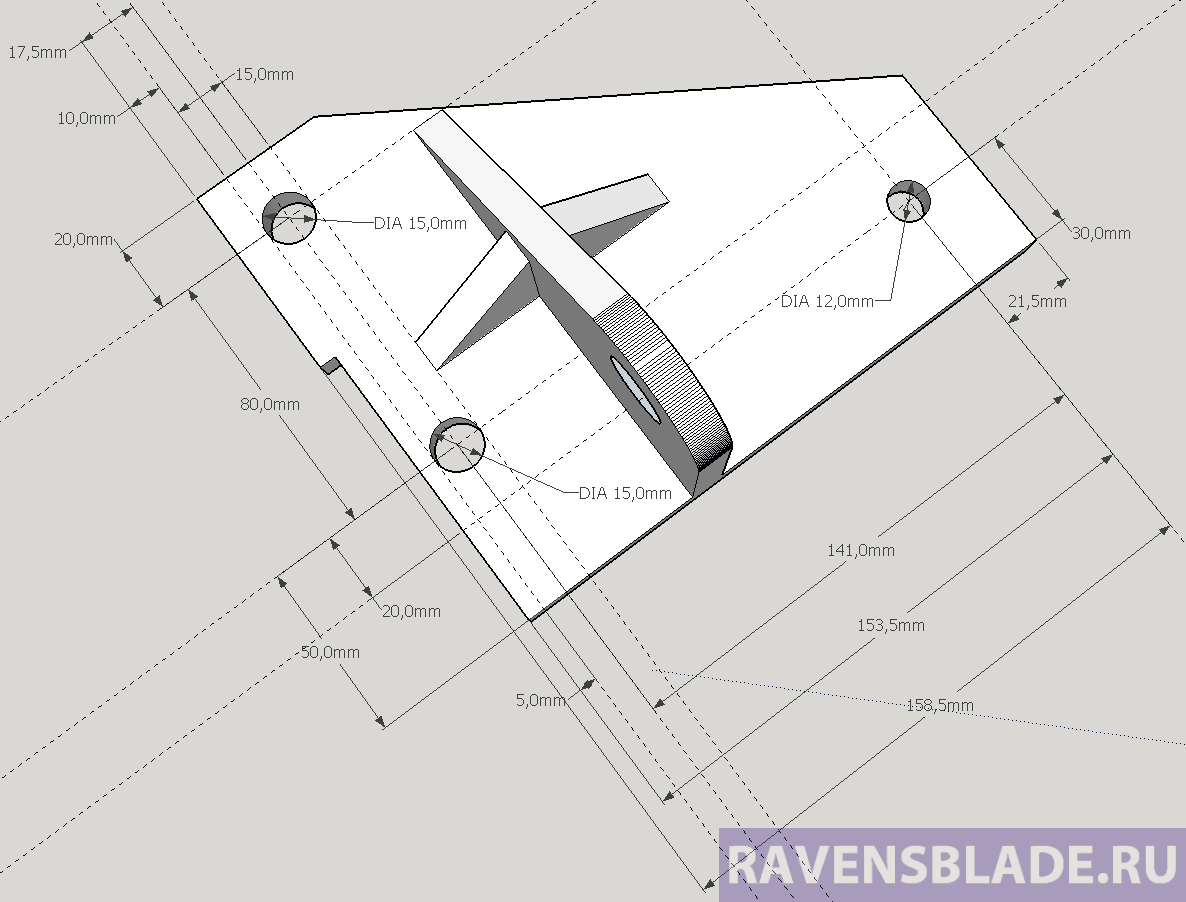

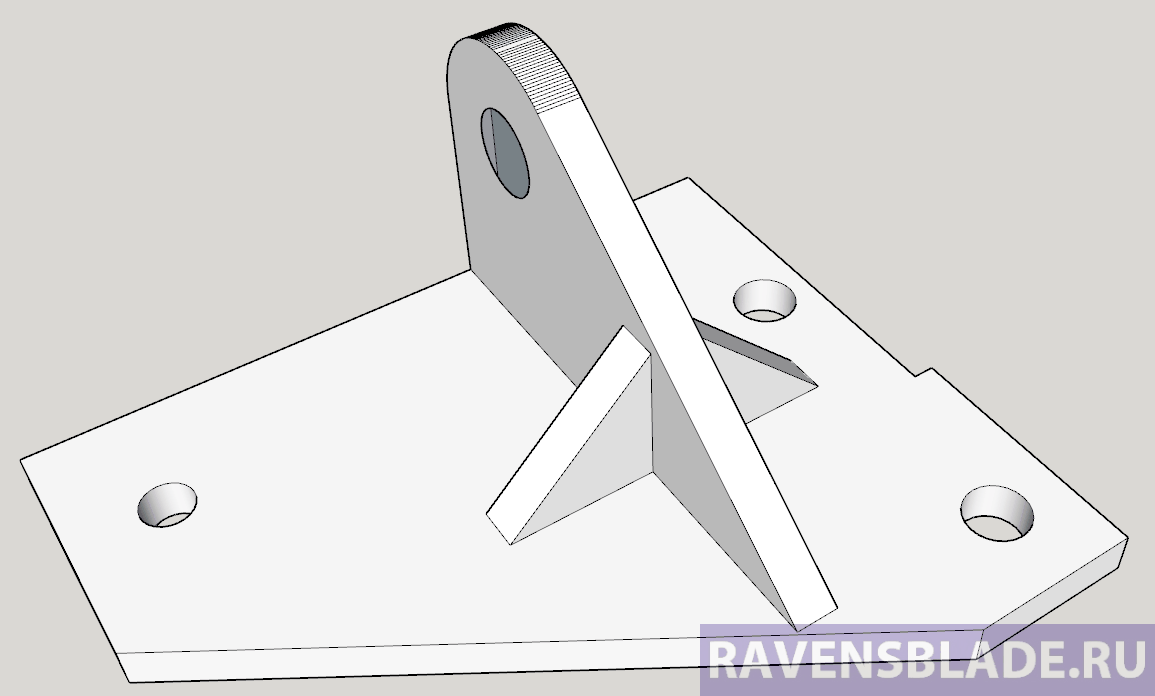

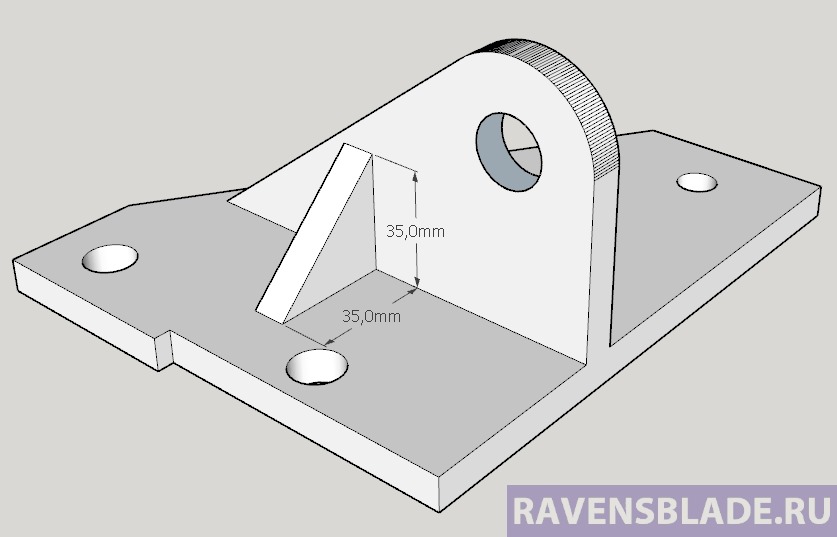

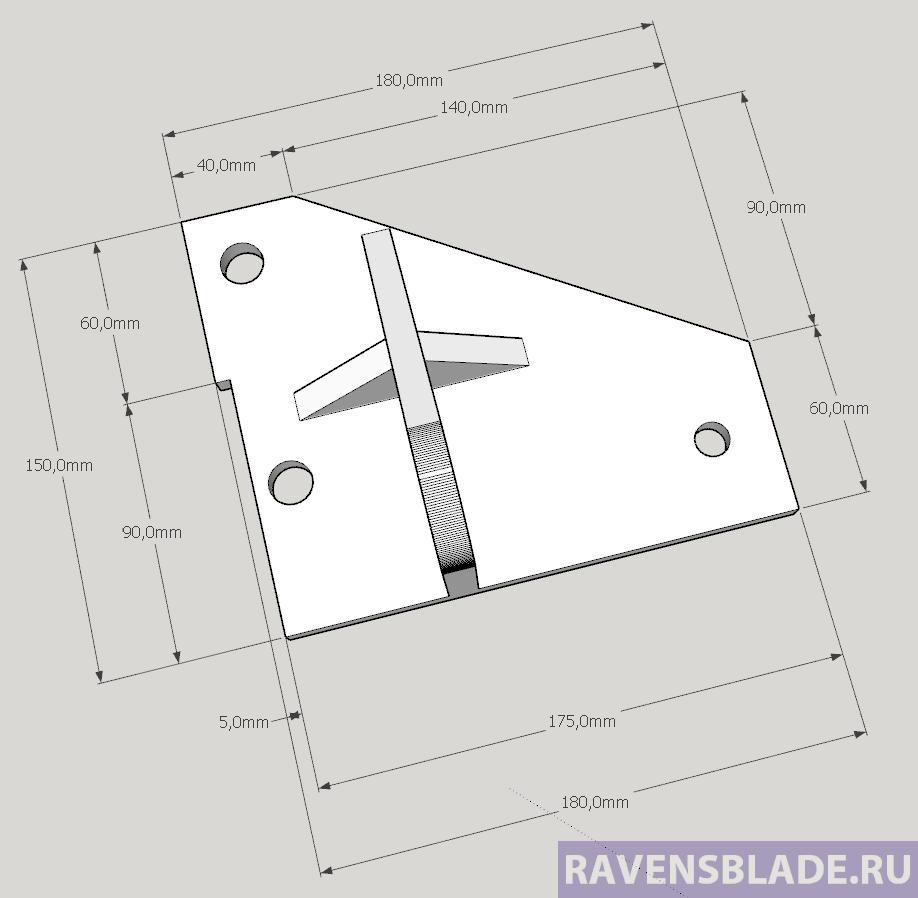

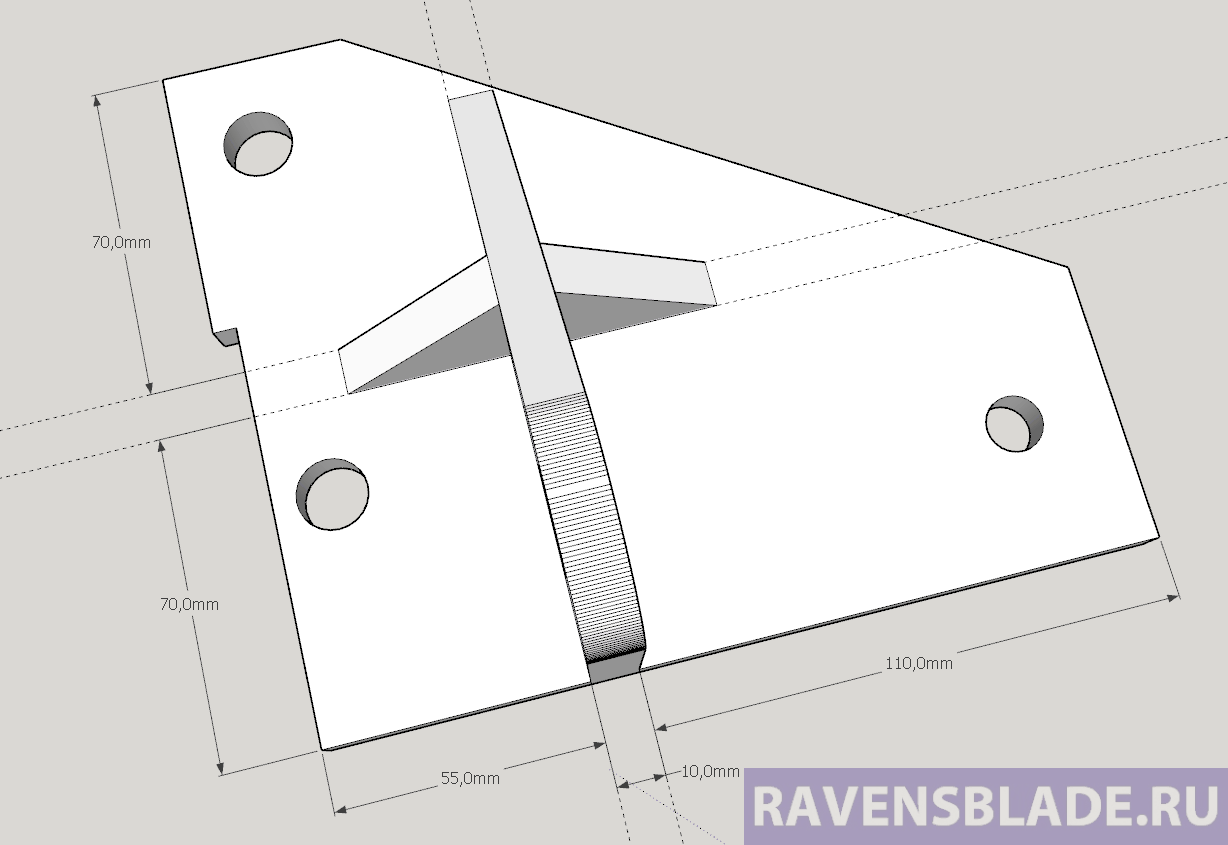

Левая буксировочная проушина (по ходу движения автомобиля):

Рис. 1 Рис. 2 Рис. 3
Рис. 4 Рис. 5 Рис. 6
Рис. 7 Рис. 8 Рис. 9

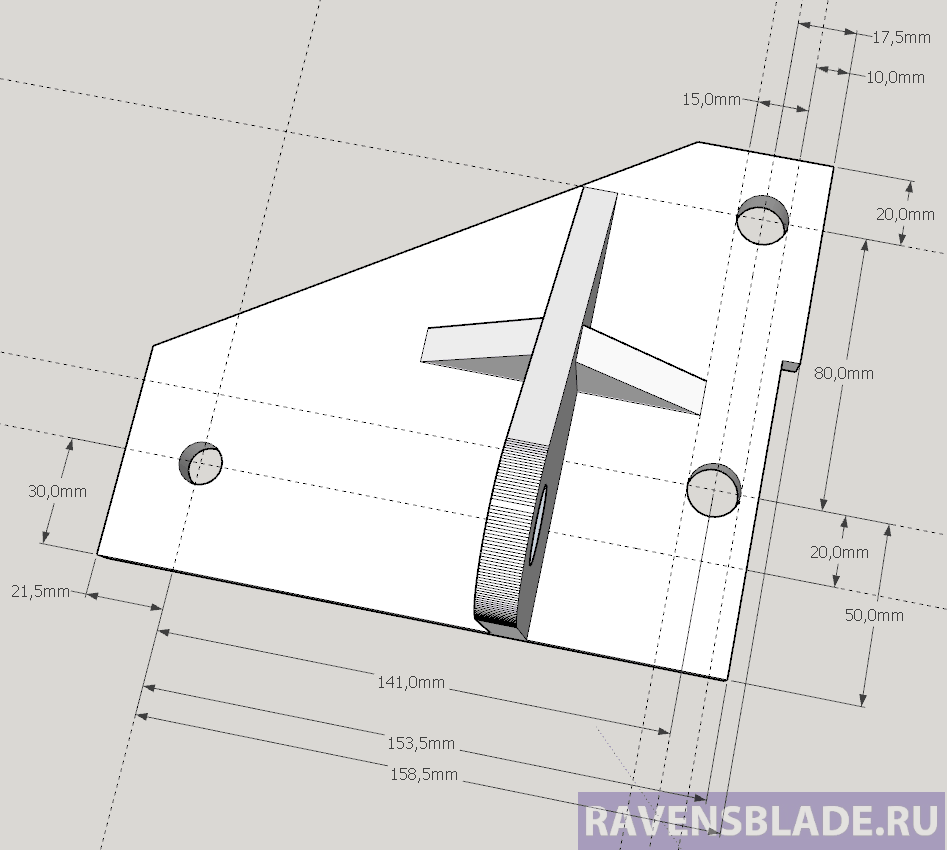

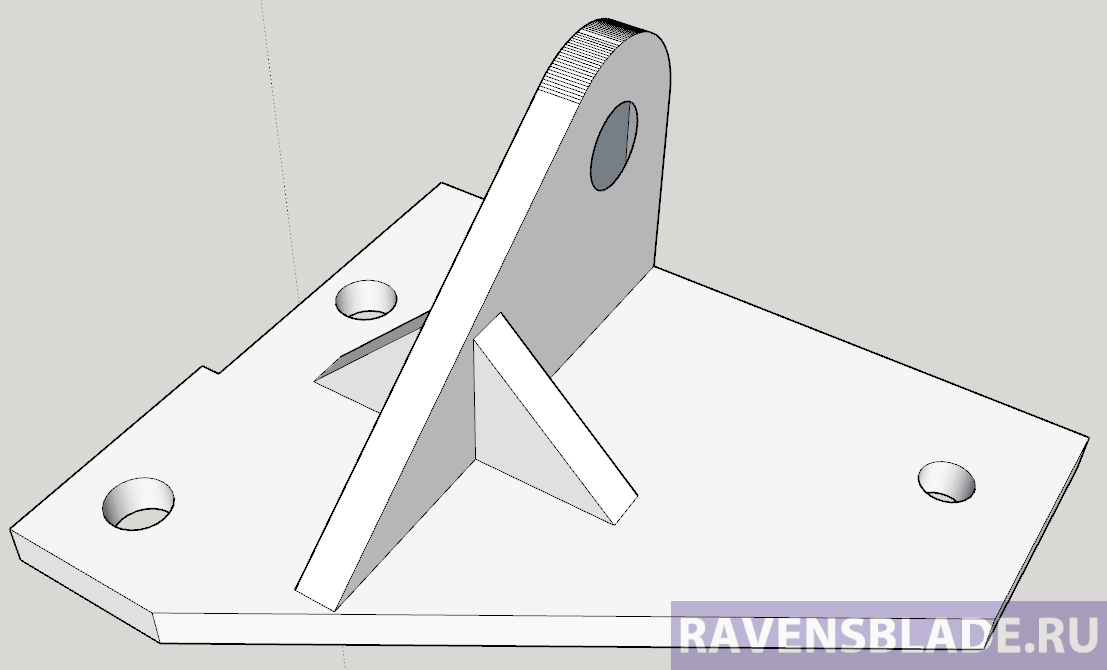

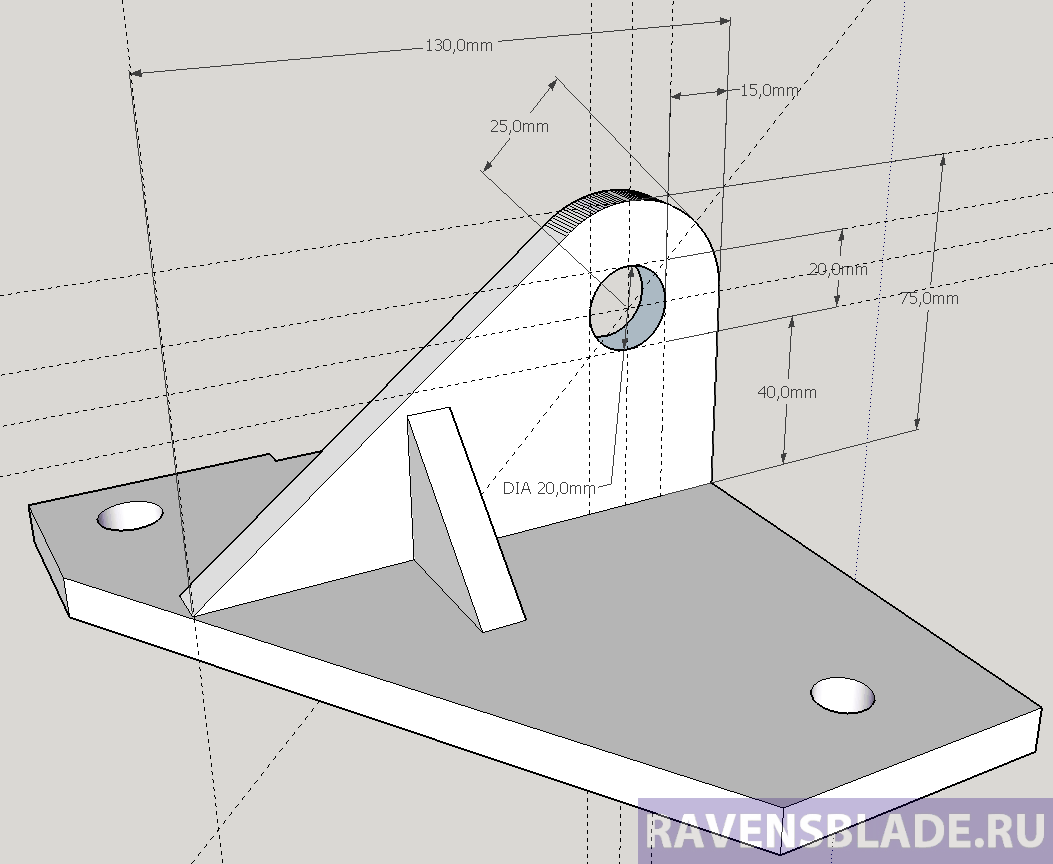

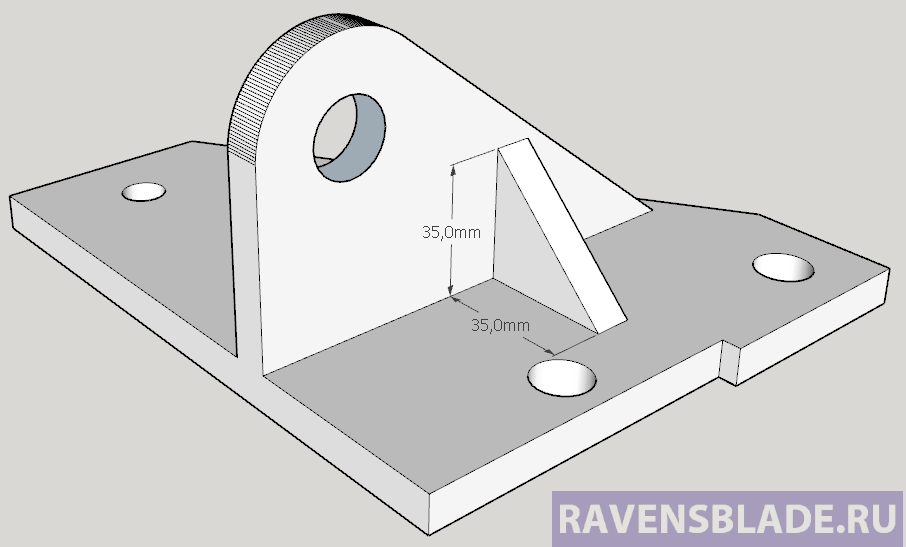

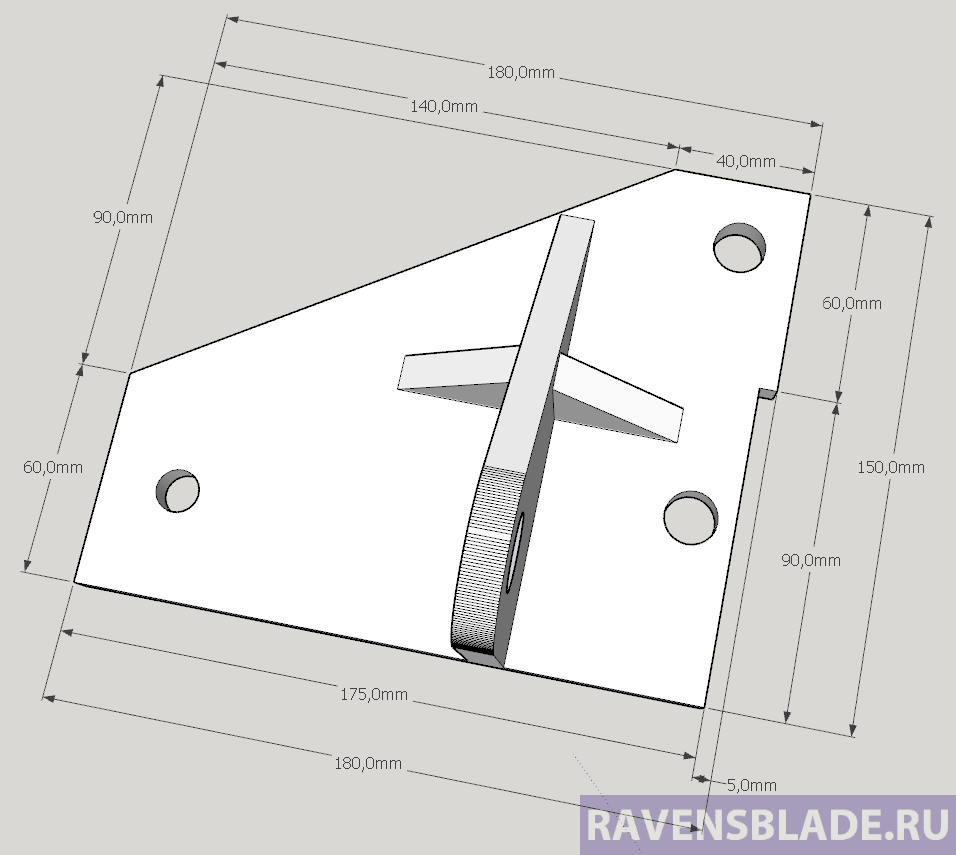

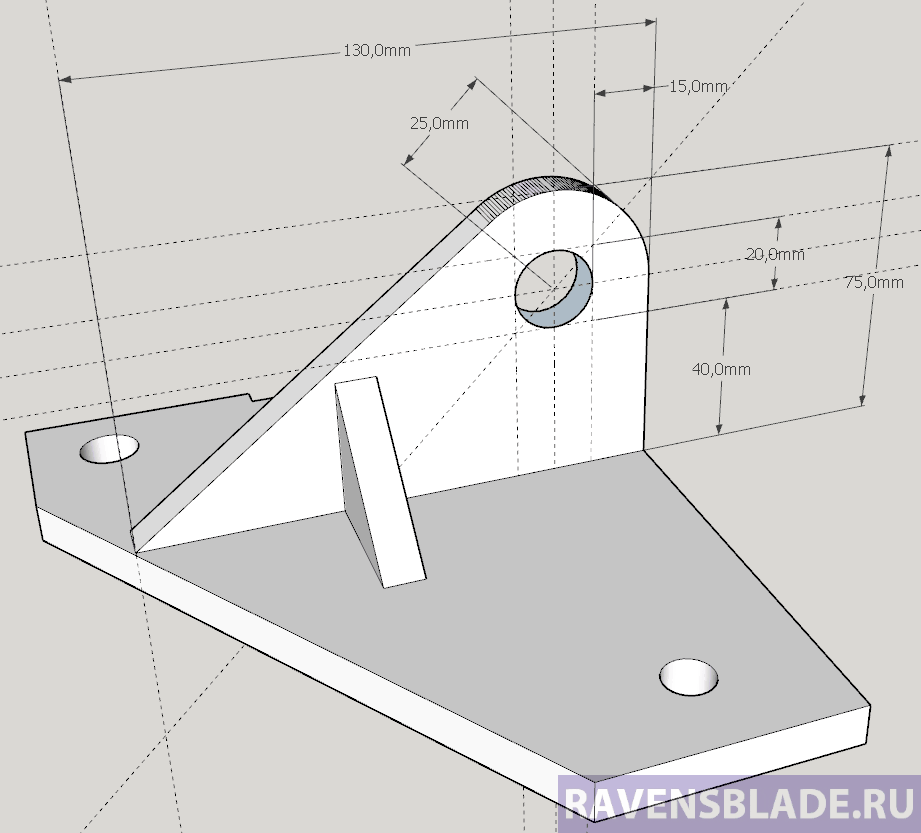

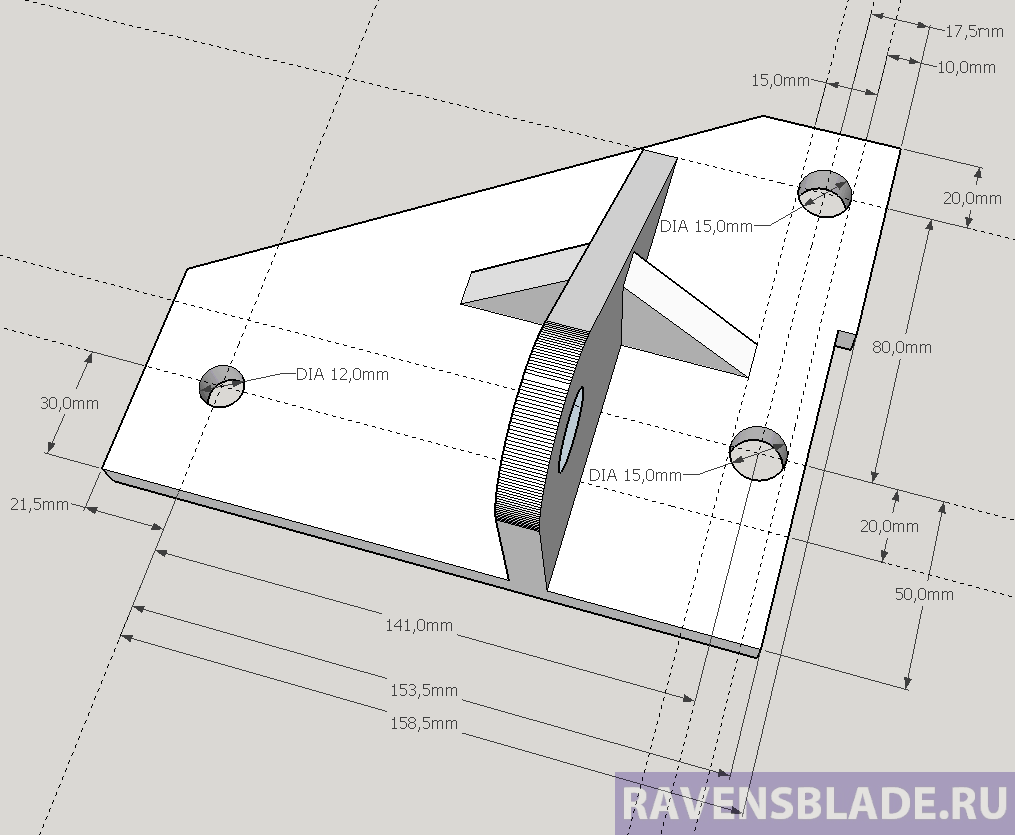

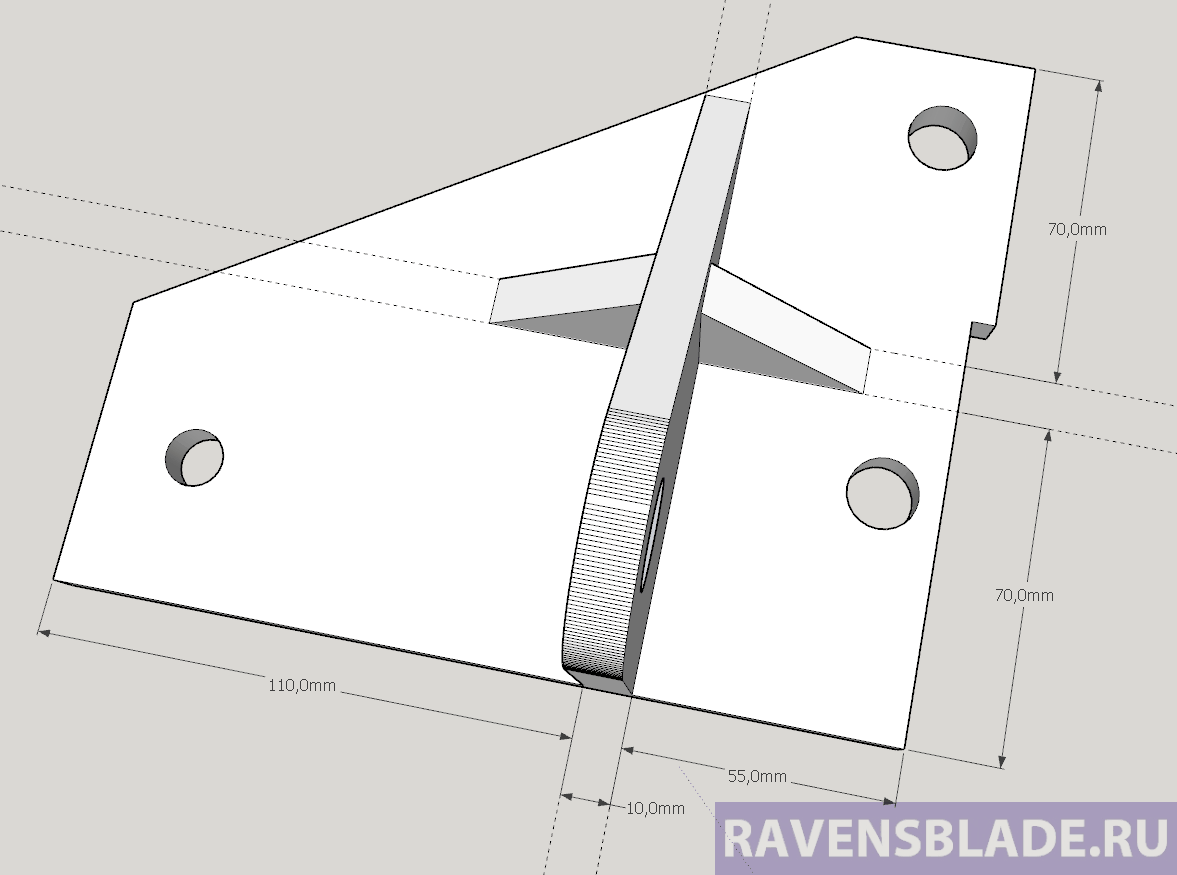

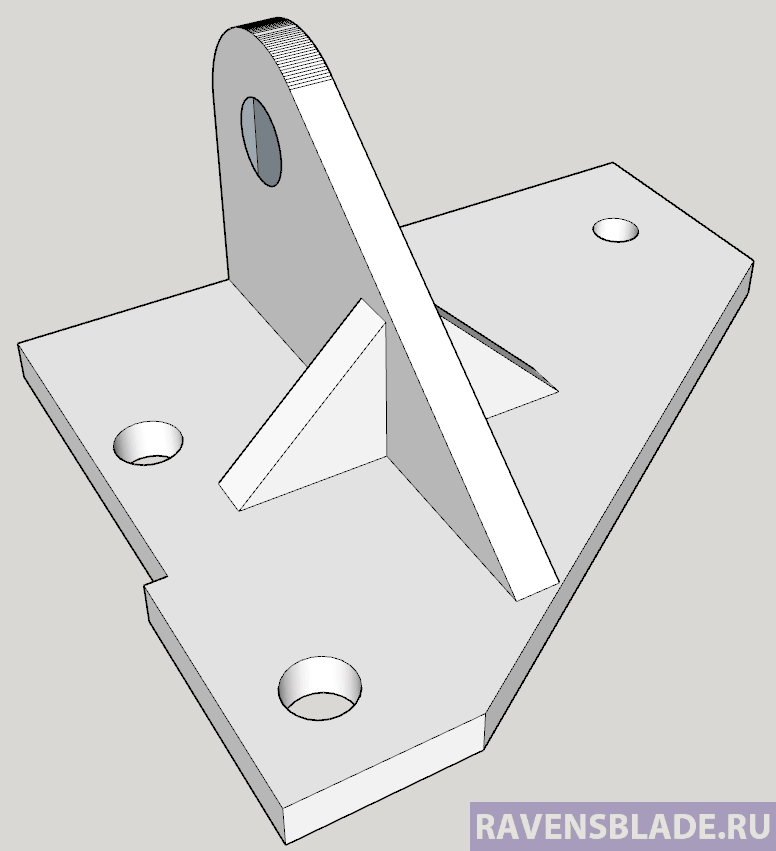

Правая буксировочная проушина (по ходу движения автомобиля):

Рис. 1 Рис. 2 Рис. 3
Рис. 4 Рис. 5 Рис. 6
Рис. 7 Рис. 8 Рис. 9

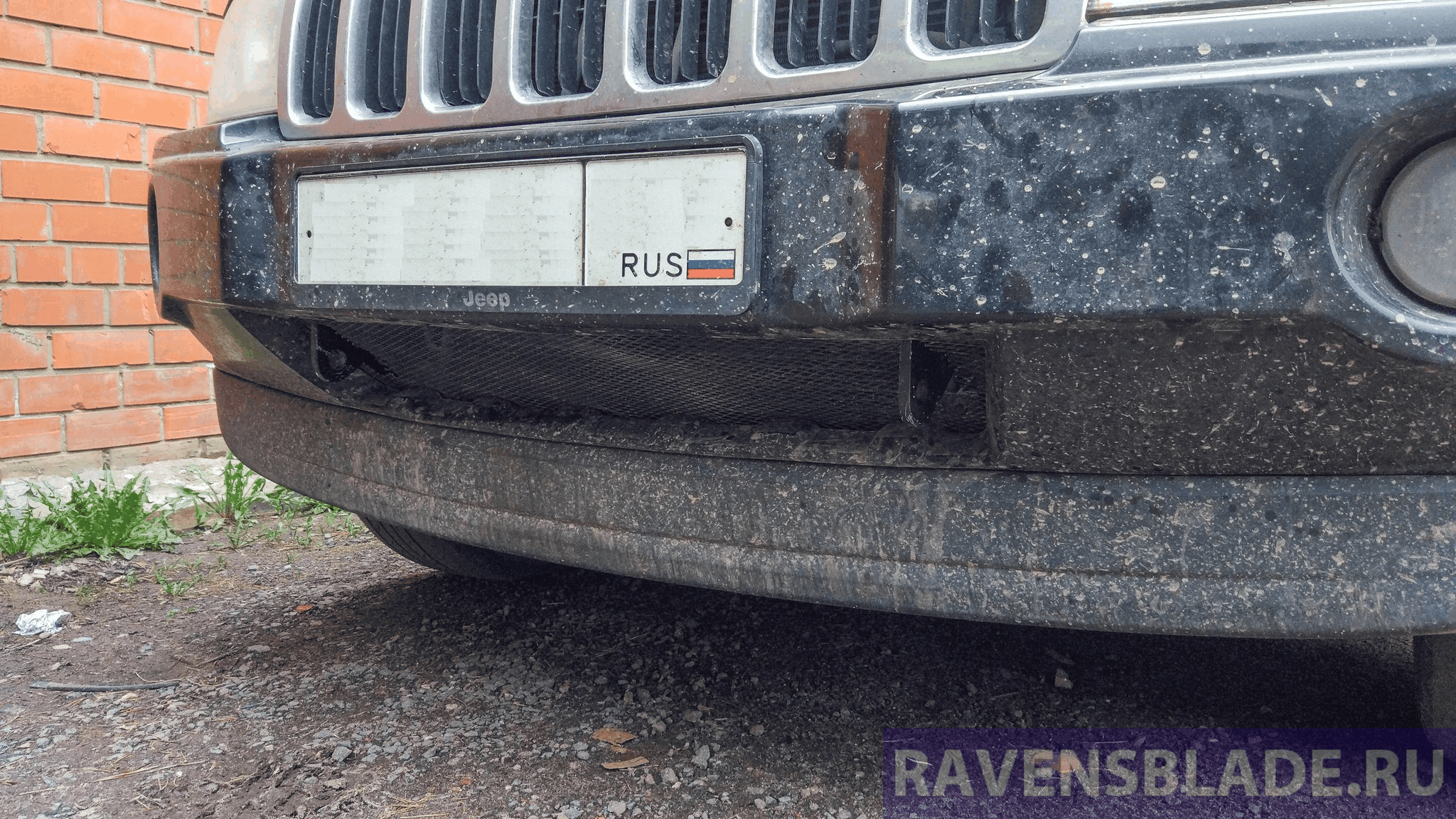

Конечный результат

Рис. 1

Важно! Копирование материалов сайта без активной ссылки на оригинал запрещено


Нажмите кнопку Скачать, чтобы загрузить архив со всеми чертежами.

Скачать
