Аварийка на мотоцикл

В данной статье я расскажу как сделать аварийку на мотоцикл Irbis XR250R. Материал данной статьи подойдет для множества других мотоциклов, производитель которых обделил владельца такой удобной и полезной функцией.

Для работы понадобится:
- кнопка аварийной сигнализации
- 2 диода
- паяльник, припой и пр.
- отвертка и пара прямых рук =)

Итак, обо всем по порядку.

Кнопка аварийной сигнализации для мотоцикла

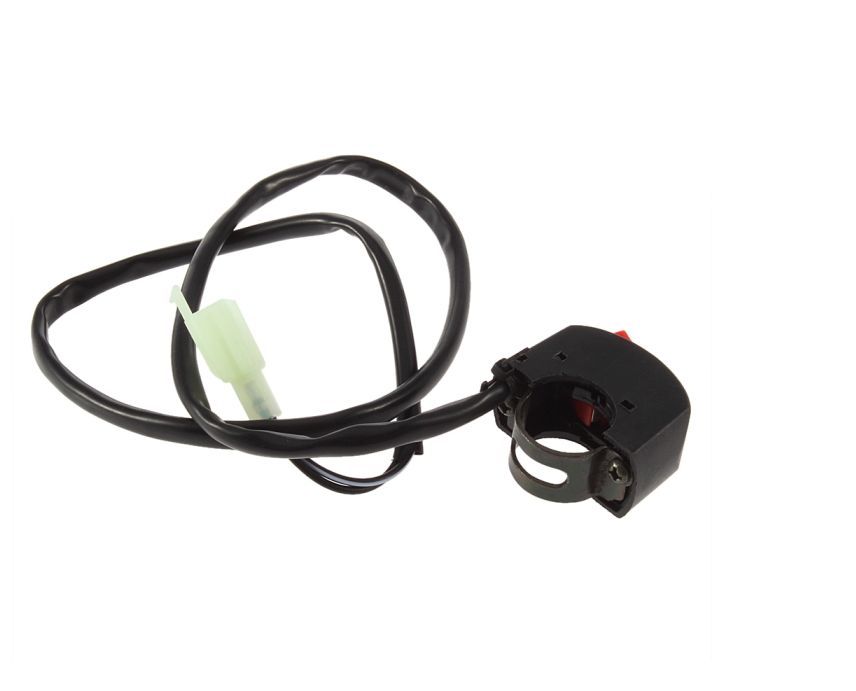

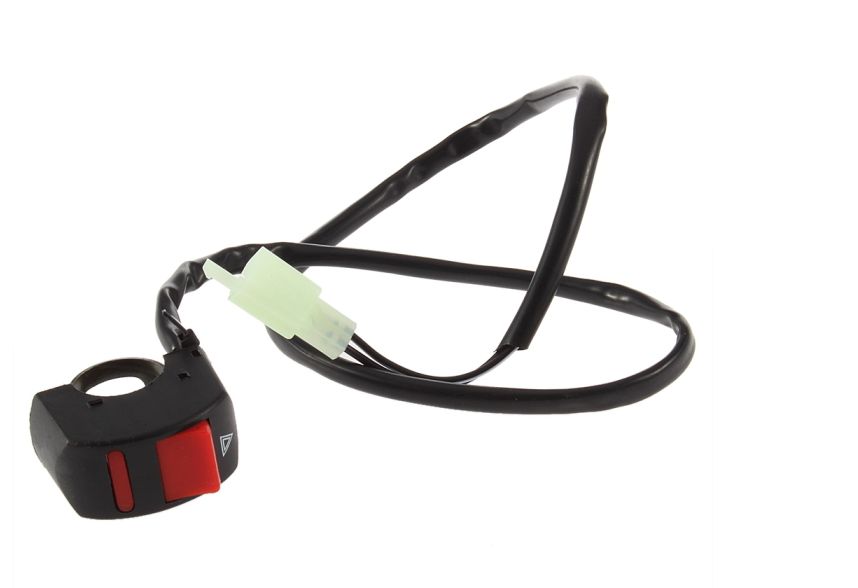

Кнопку я заказывал в Китае, на Aliexpress.com. Вот ссылка на лот. Цена вопроса - в районе 80-100р. Доставили примерно за 3 недели. Если ссылка на лот перестанет работать, то всегда сможете найти переключатель поиском на сайте по фразе «Motorcycle Hazard Light Switch».


Рис. 1	Рис. 2	Рис. 3

Диоды

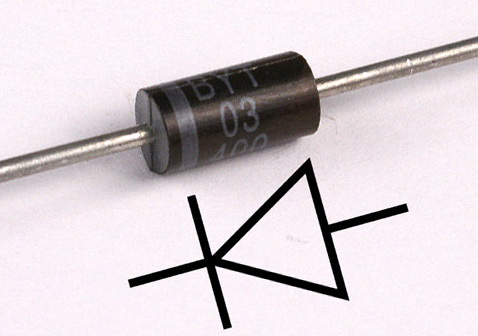

Диоды купил в ближайшем радиомагазине. В маркировке не разбираюсь, поэтому просто пришел и сказал "дайте два диода, хочу заколхозить аварийку на мото".

Рис. 4

Схема подключения

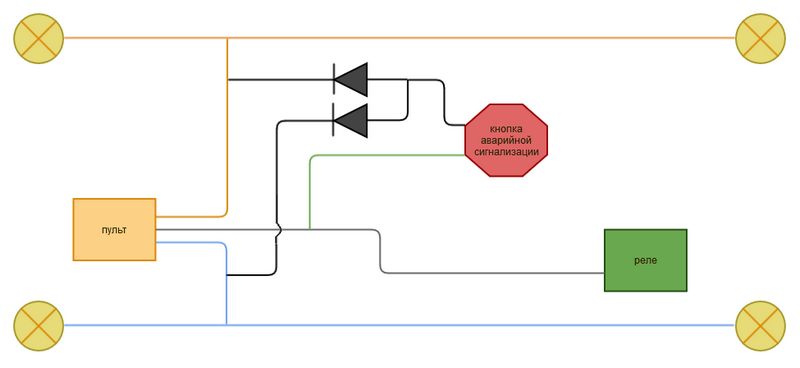

Желтые кругляши с крестиками на схеме - поворотники. Оранжевый провод - левые поворотники, голубой провод - правые поворотники.

Рис. 5

Приступаем к работе

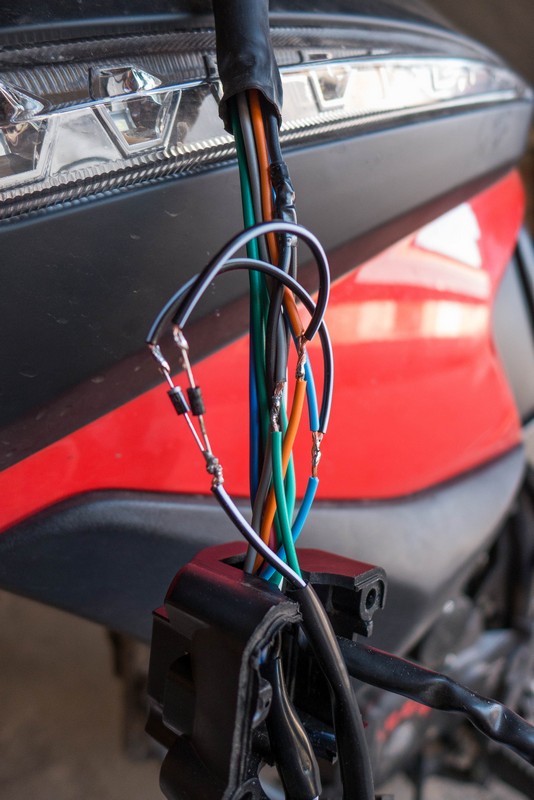

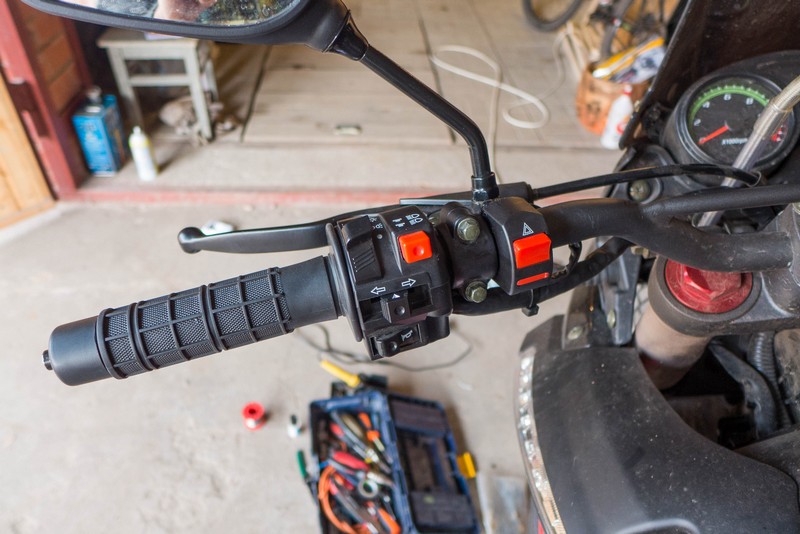

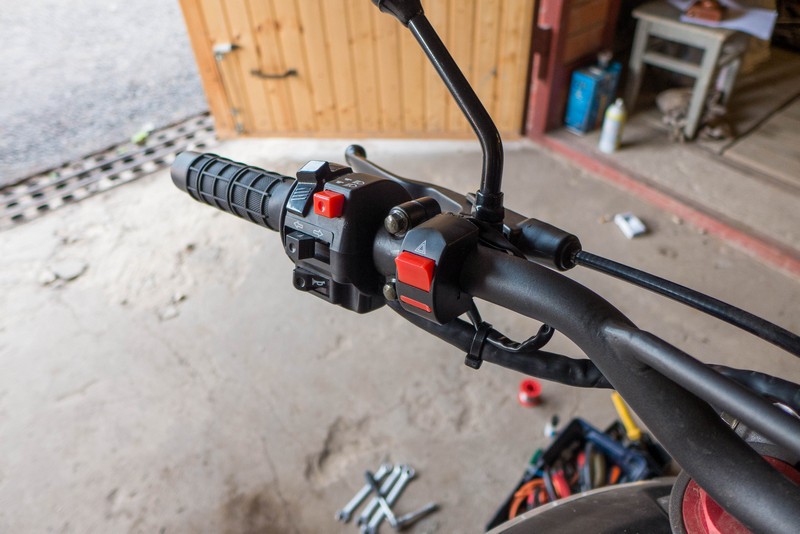

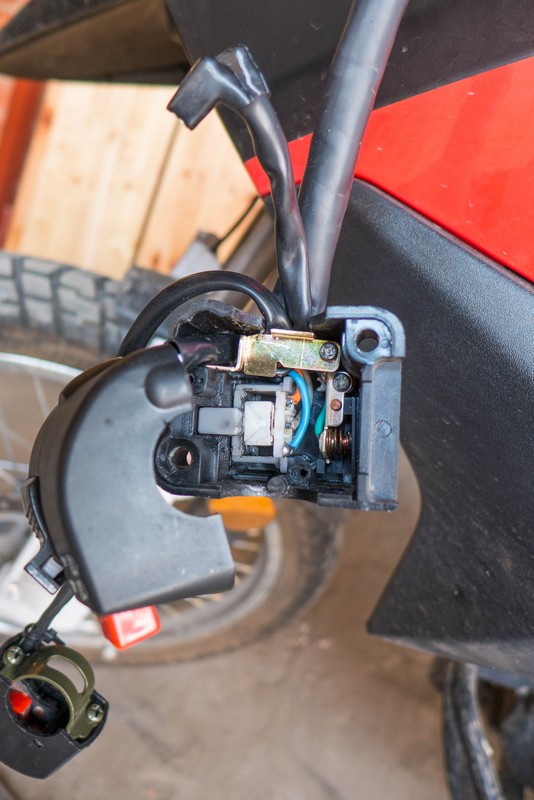

Разбираем пульт управления (поворотники, сигнал, свет). Для этого нужно крестовой отверткой снизу открутить 2 болта. Пульт "развалится" на две части. Разбираем его дальше, при этом нужно открутить и планку держущую жгут проводов. На рисунке она еще не откручена (Рис.6). Стягиваем изоляцию жгута проводов. Снимаем немного изоляции с серого, голубого и оранжевого провода. Далее припаиваем один провод от кнопки аварийной сигнализации к серому проводу, ко второму проводу от кнопки припаиваем два конца диодов. Обратите внимание на расположение серых колечек на диоде - они должны быть по направлению от кнопки аварийной сигнализации к проводам идущим к поворотникам. Далее припаиваем свободные концы диодов к голубому и оранжевому кабелю (Рис. 8). Затем изолируем каждый провод изолентой и натягиваем назад общую изоляцию жгута проводов. Собираем все в обратном порядке, прикручиваем кнопку аварийной сигнализации на руль и радуемся! (Рис. 9-10).


Рис. 6	Рис. 7	Рис. 8


Рис. 9	Рис. 10

Архив с фотографиями в большом разрешении вы можете скачать по ссылке ниже.
