Вырезаем лючок бензобака Jeep Grand Cherokee WK
Автомобиль: Jeep Grand Cherokee WK 2005 (Джип Гранд Чероки американец)
Расходные материалы:
Лист железа 1 мм размером 20х20 см.
Герметик
Грунтовка
Инструмент:
Дрель
Сверло 3-4 мм
Сверло 12-13 мм
Шарошки
Острая шлицевая отвертка или мелкое зубило
Молоток
Пылесос
Вороток + трещетка
Торцевая головка на 18
Угольная линейка
УШМ + отрезной диск по металлу
Перманентный маркер (тонкий)
Процесс вырезания лючка:

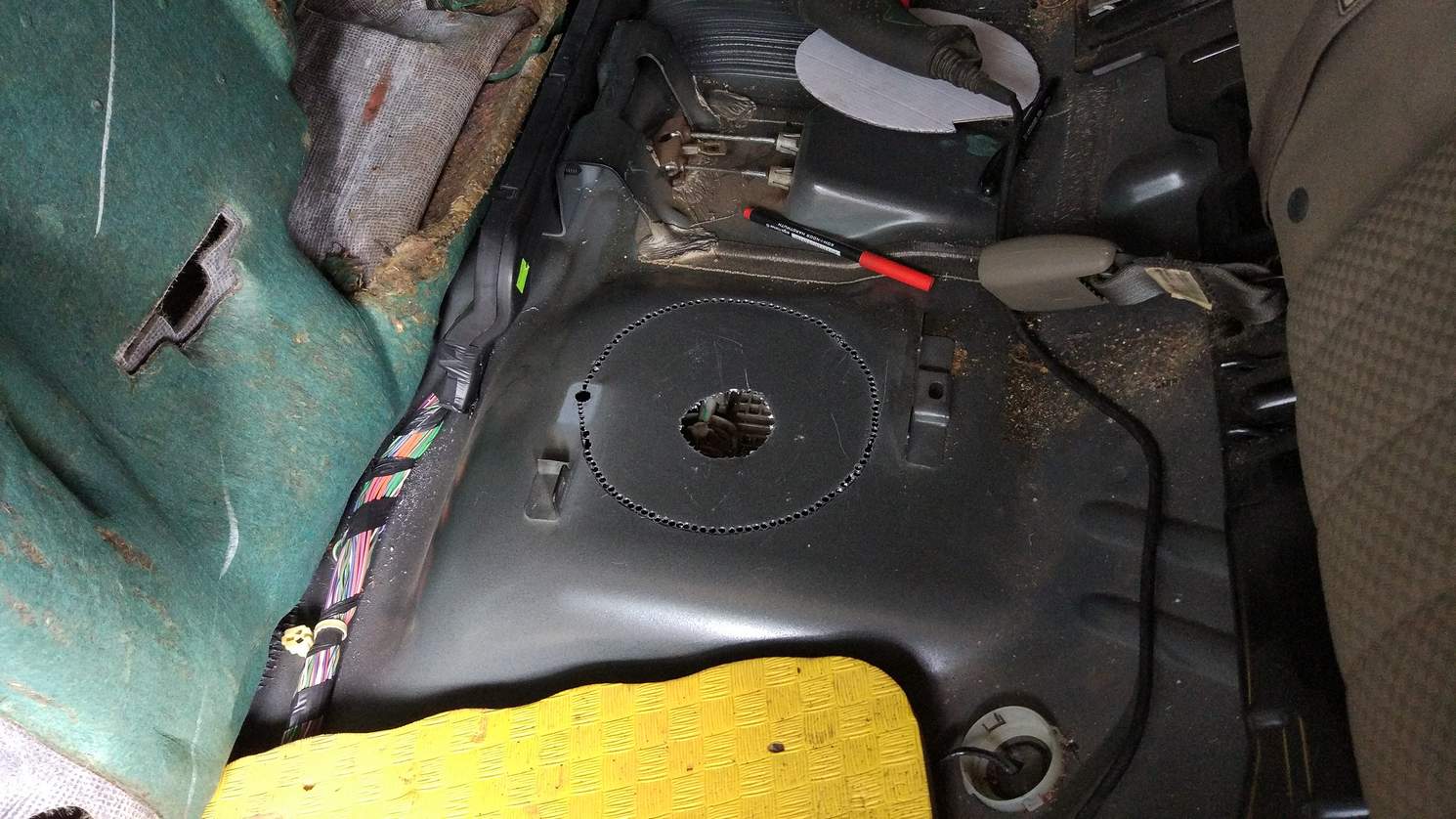

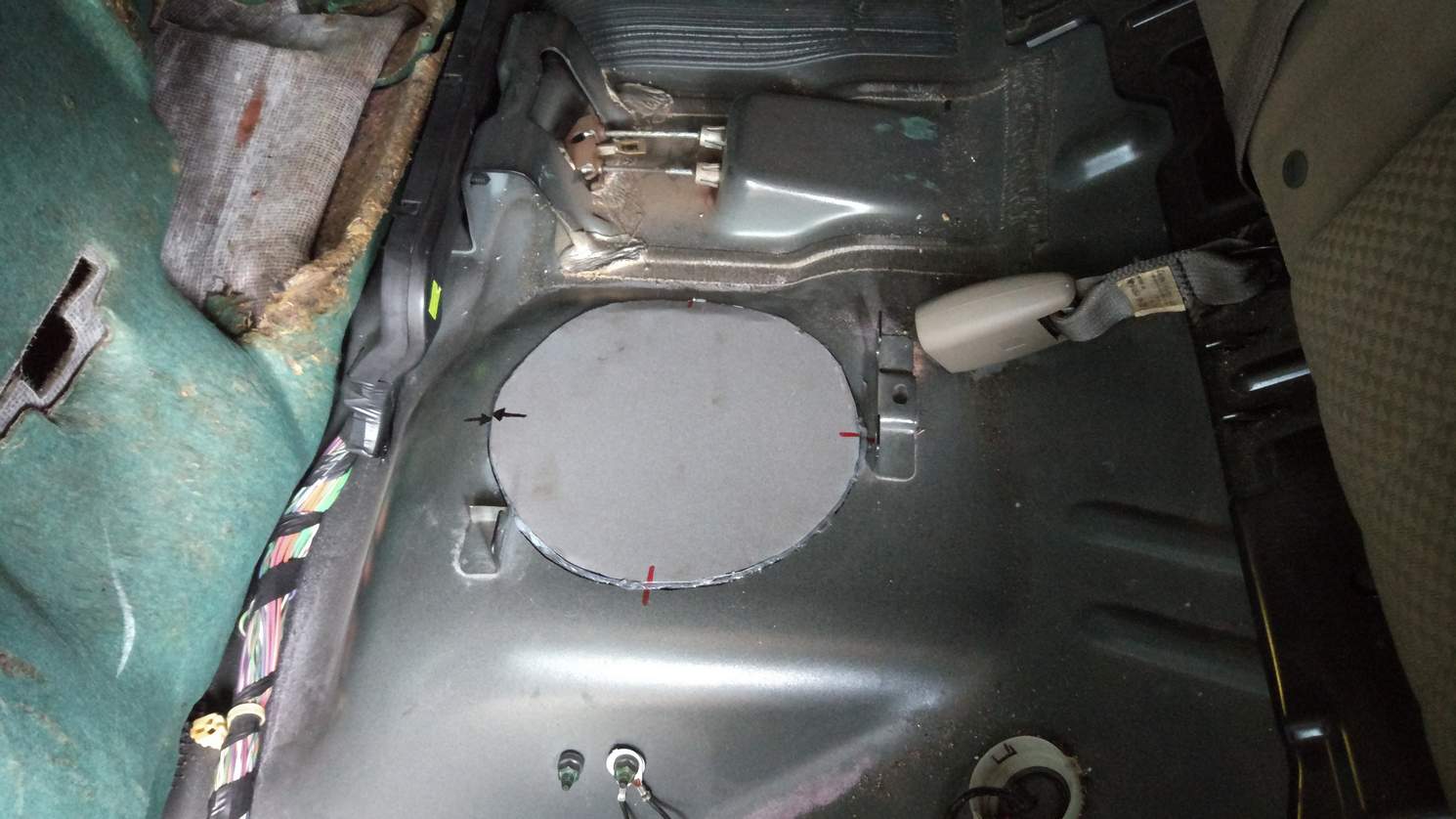

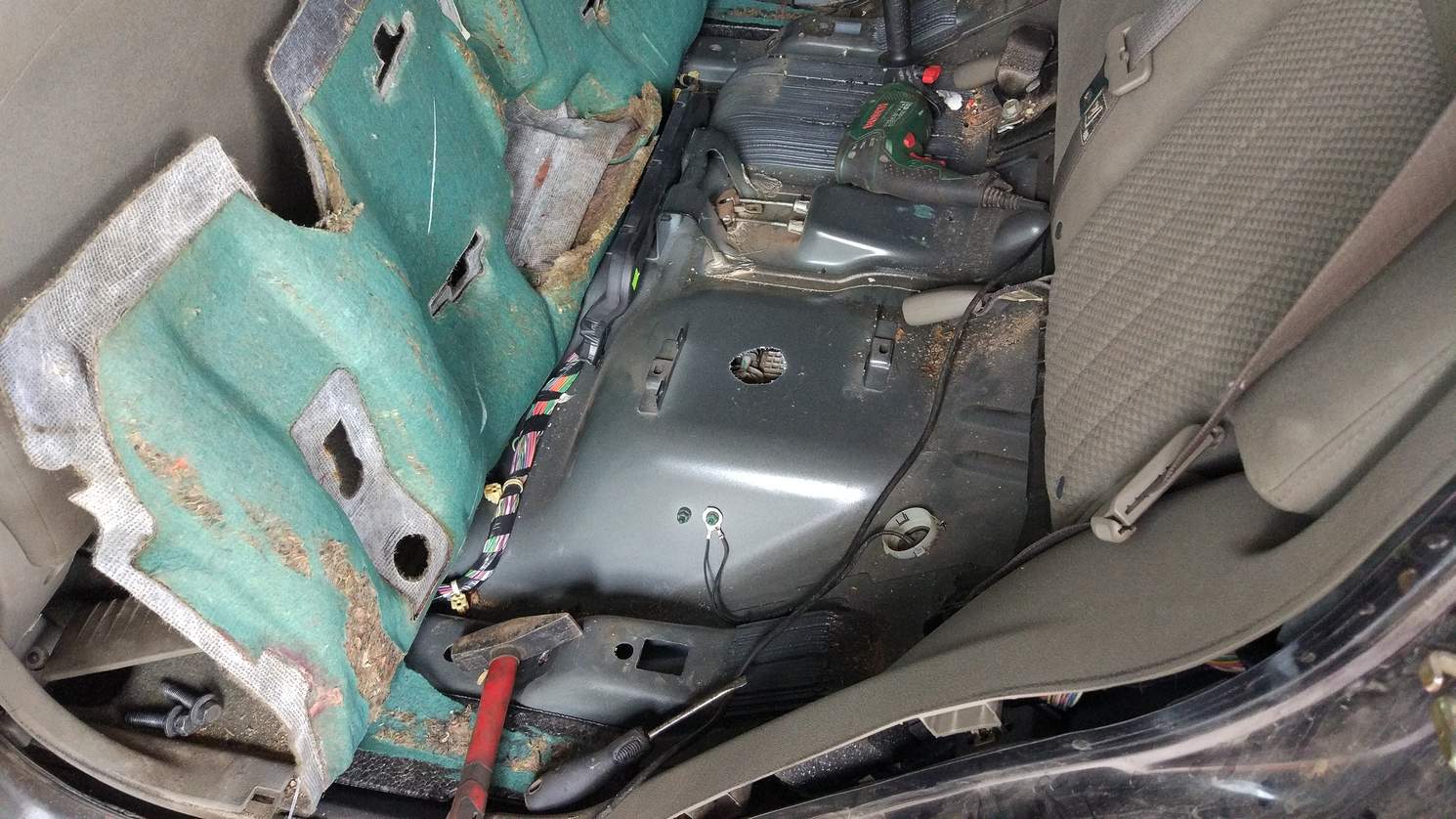

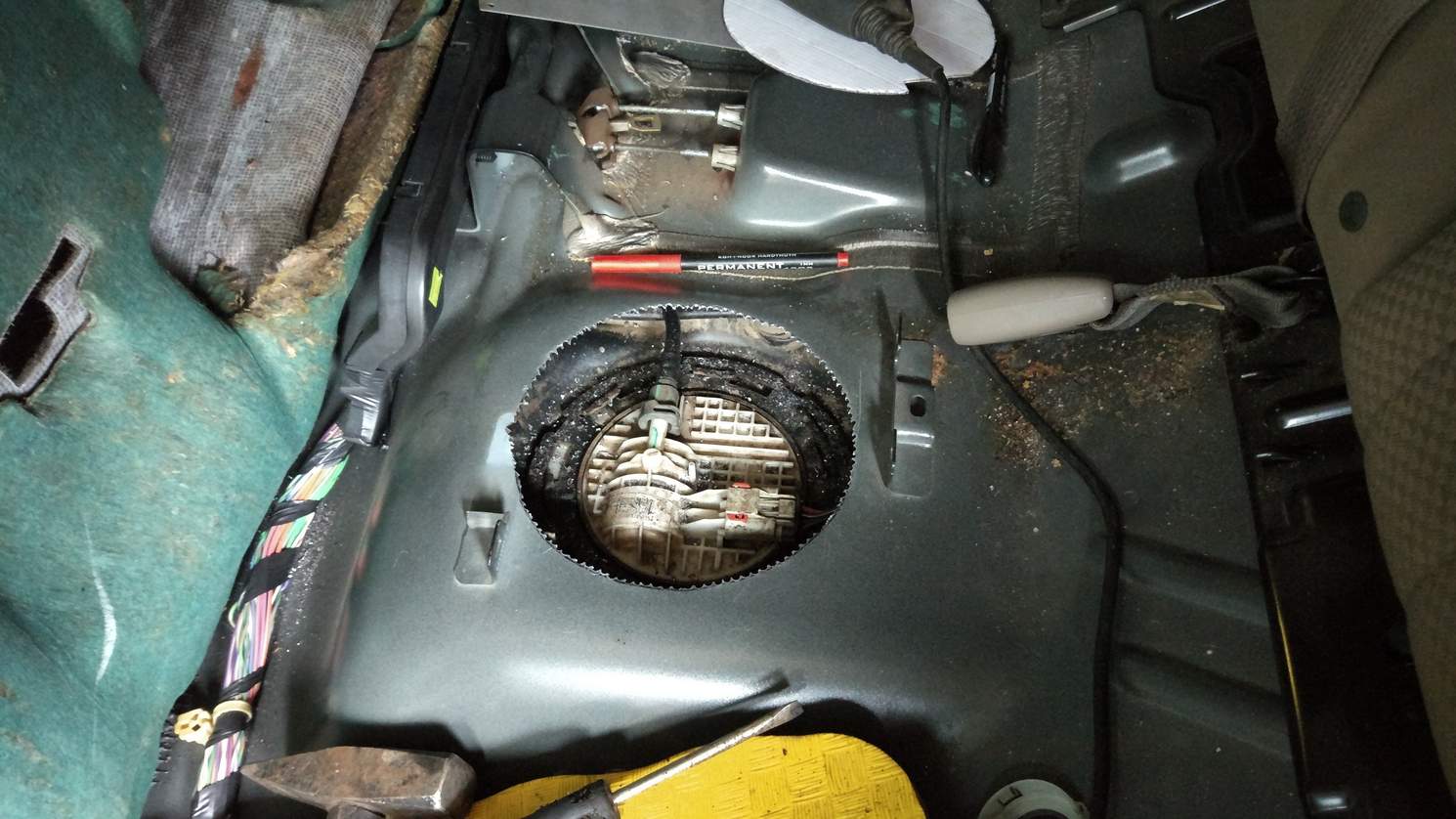

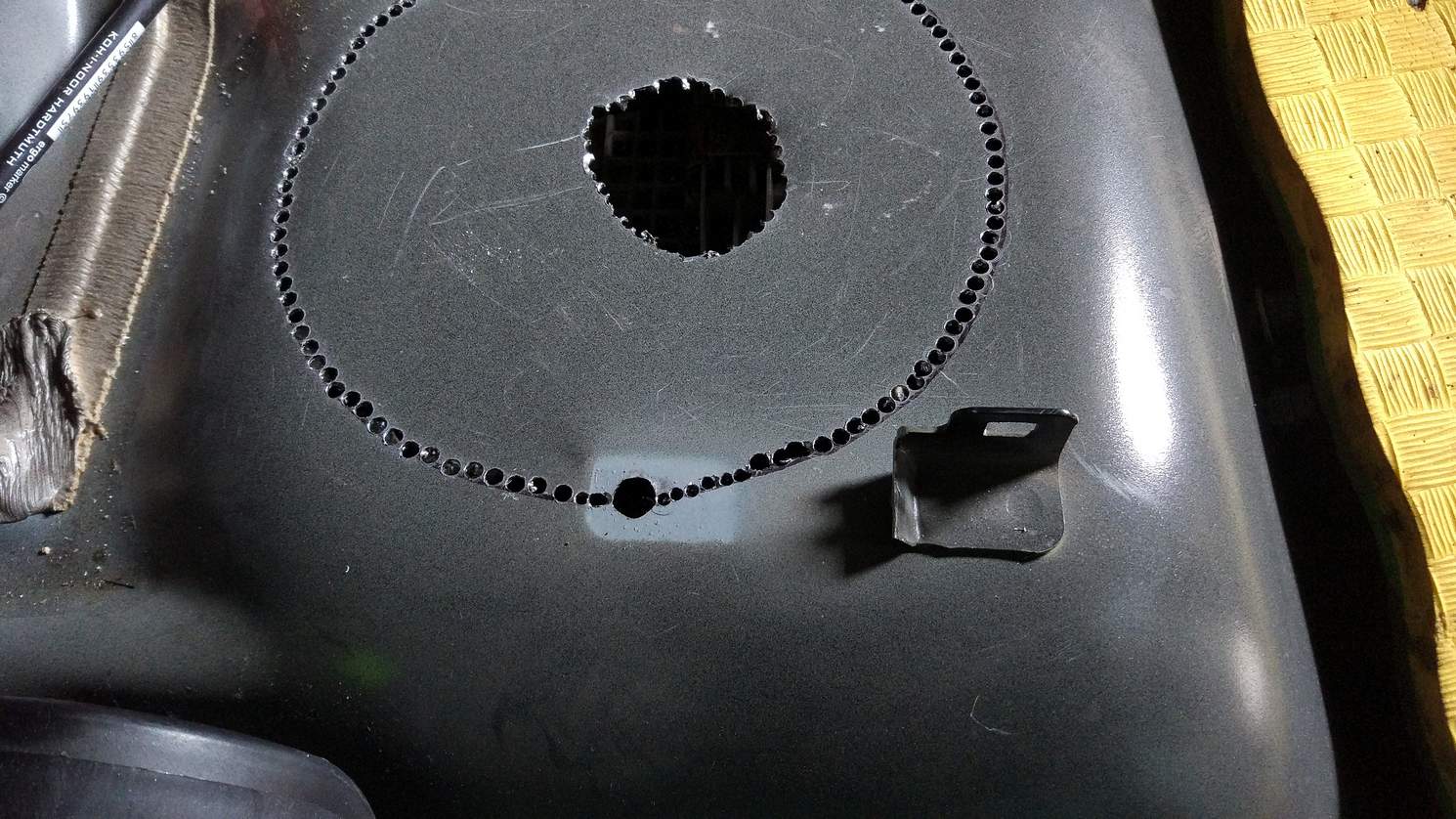

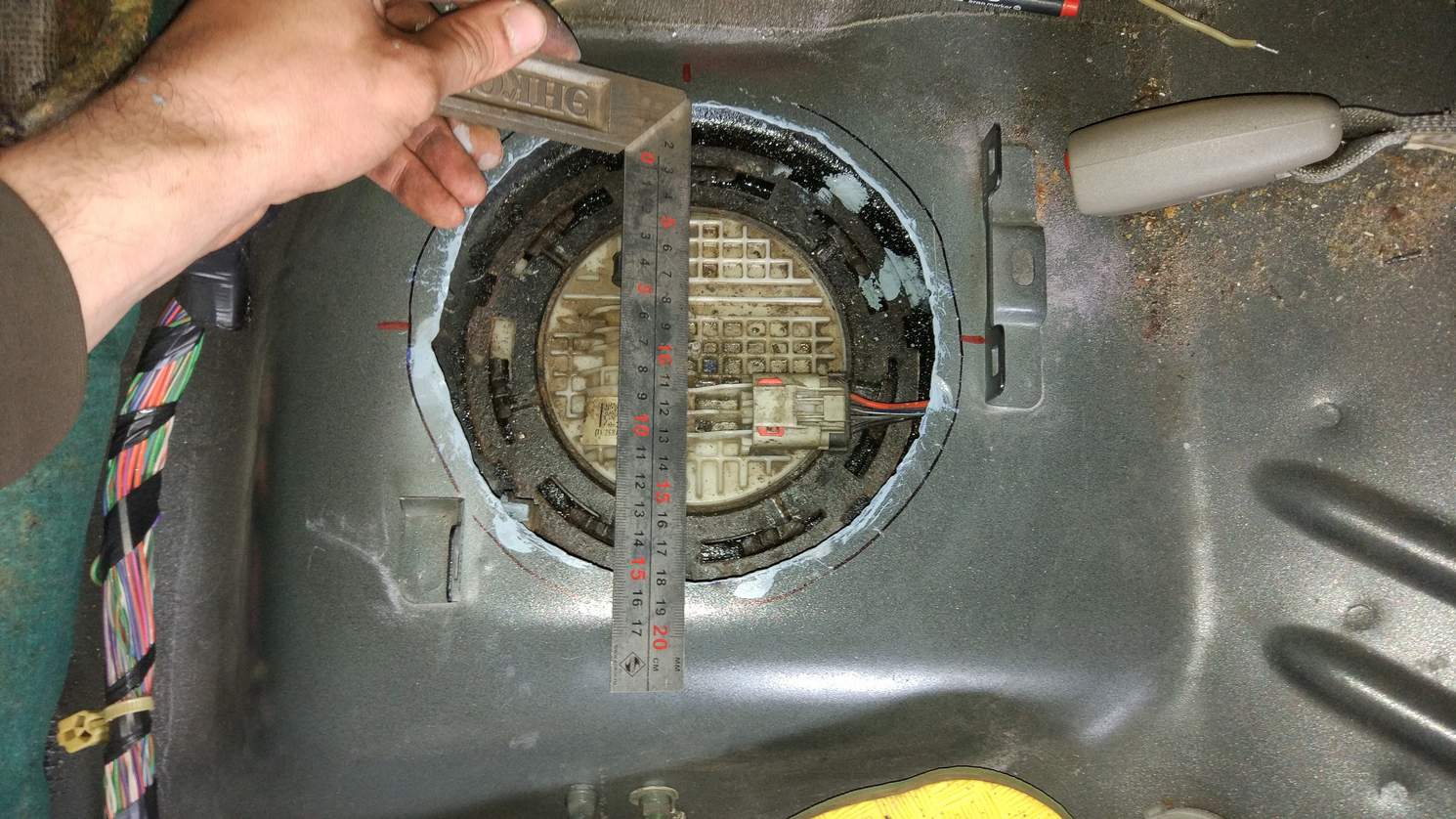

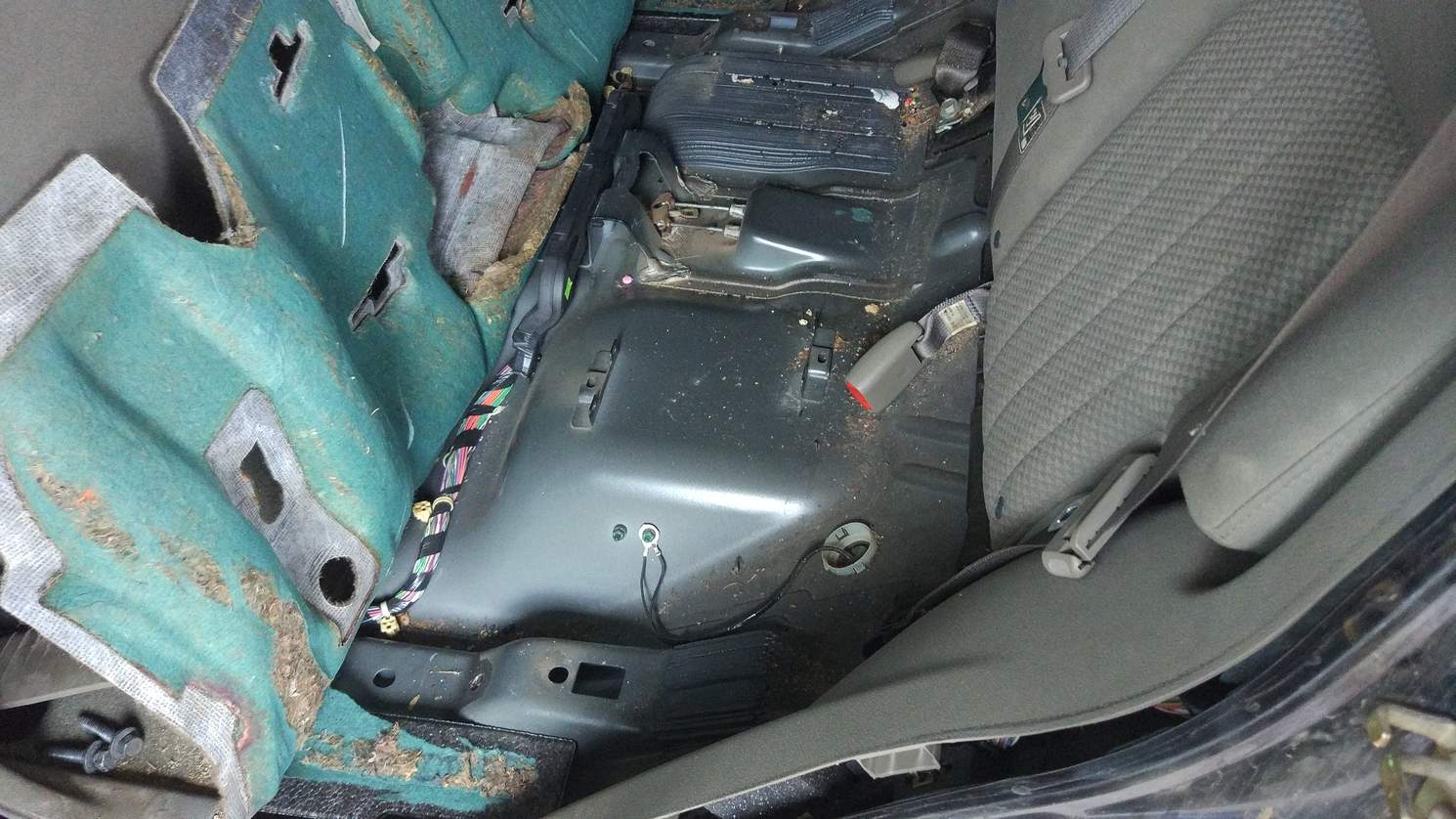

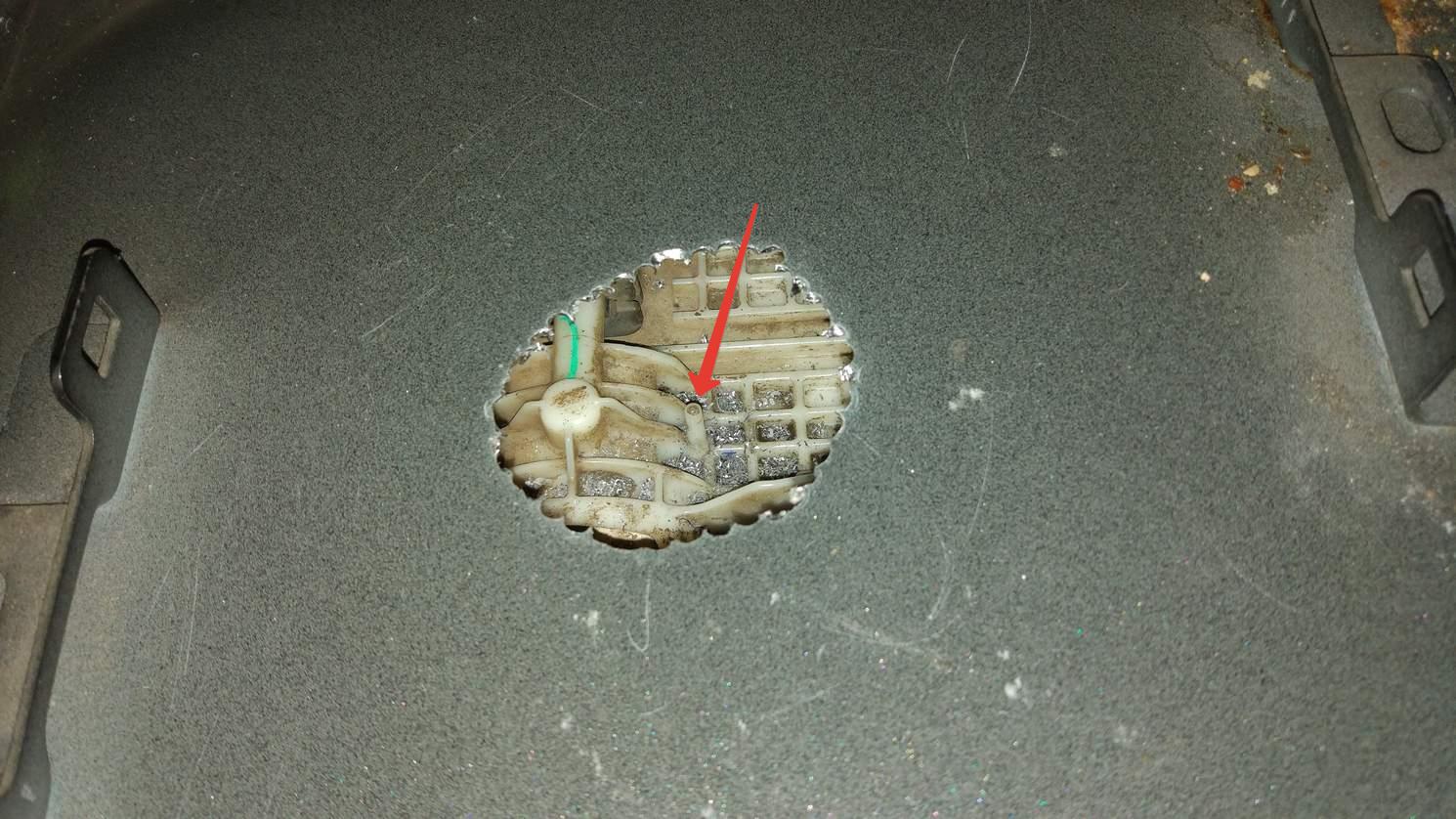

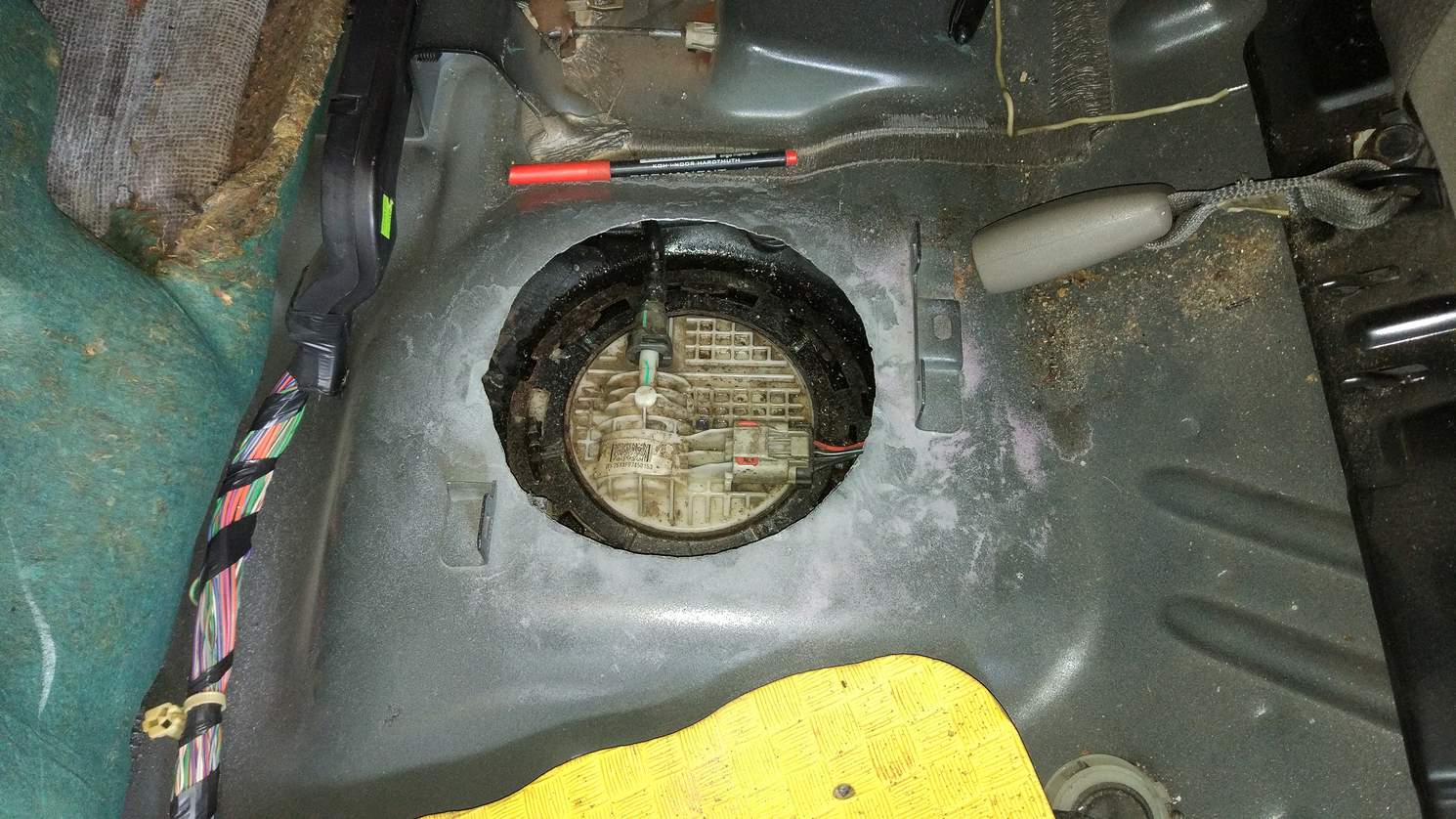

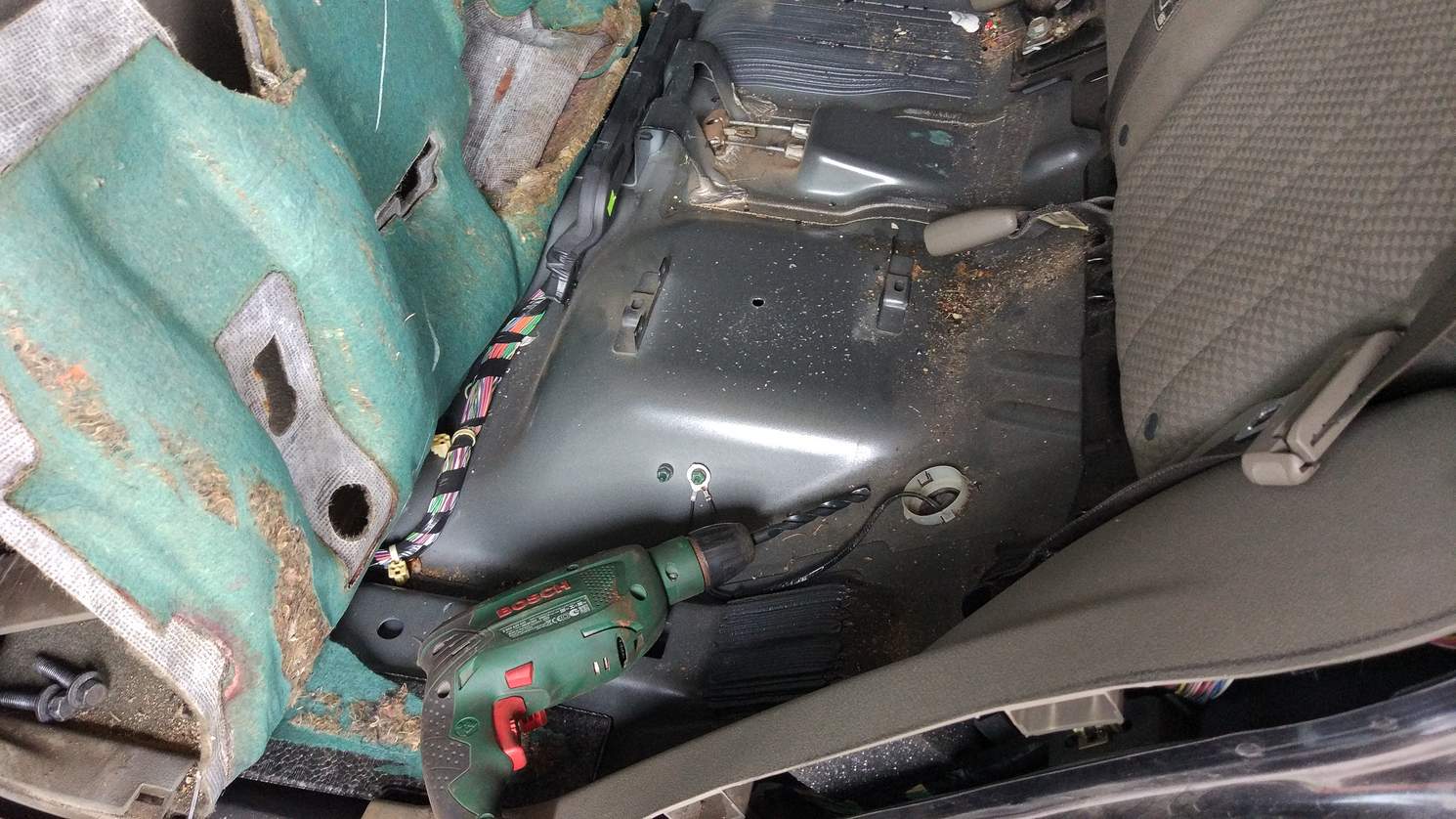

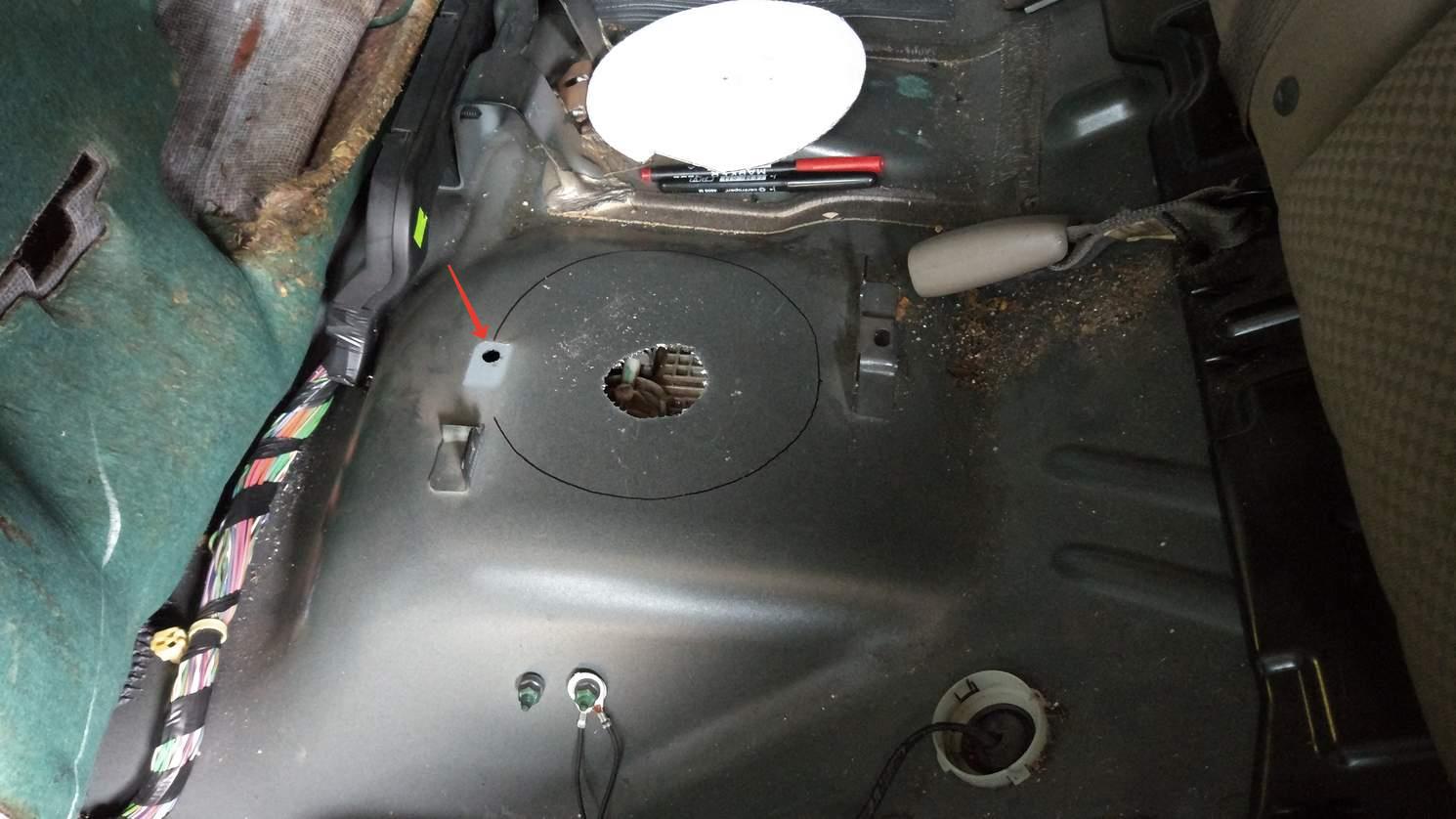

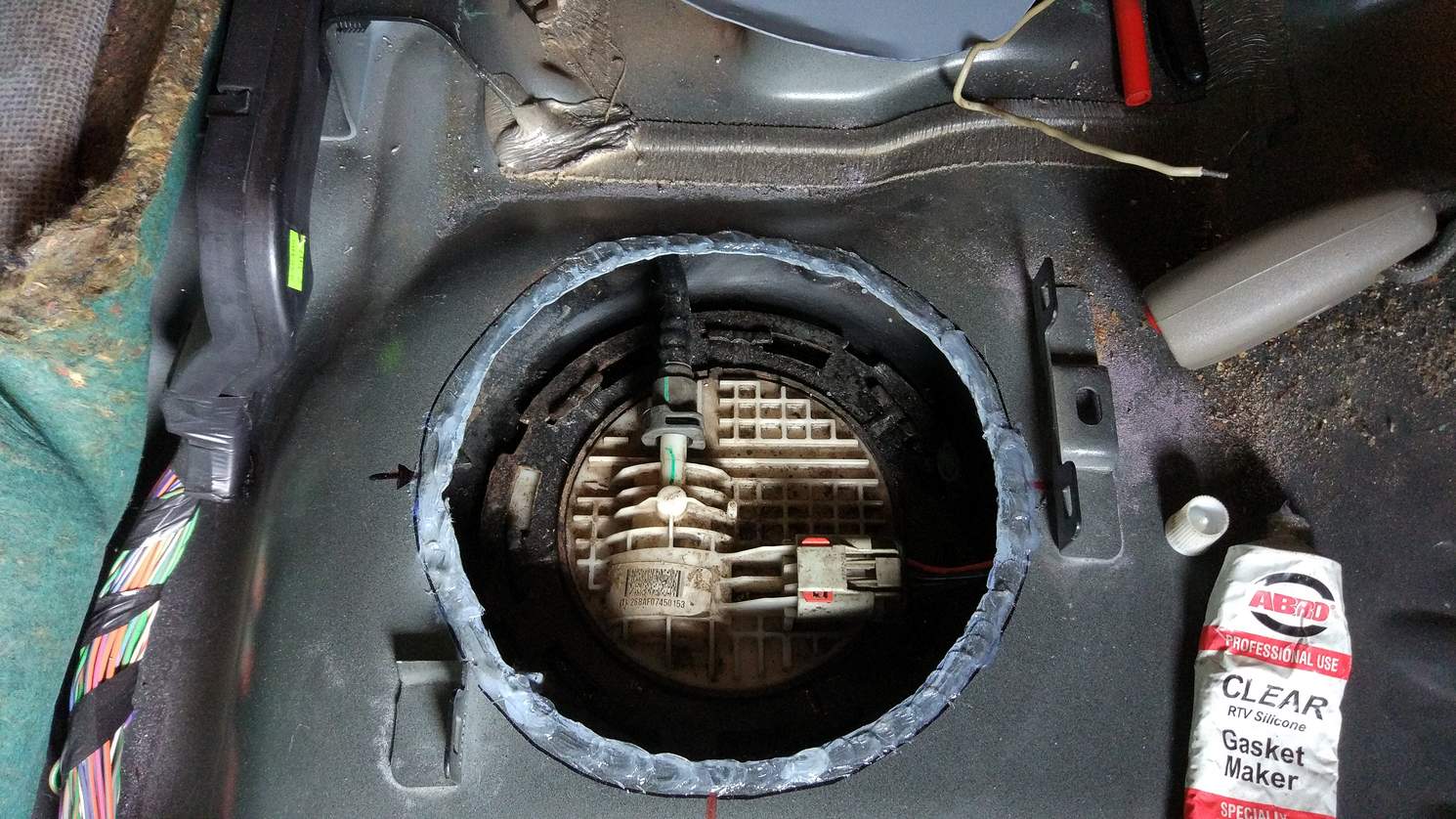

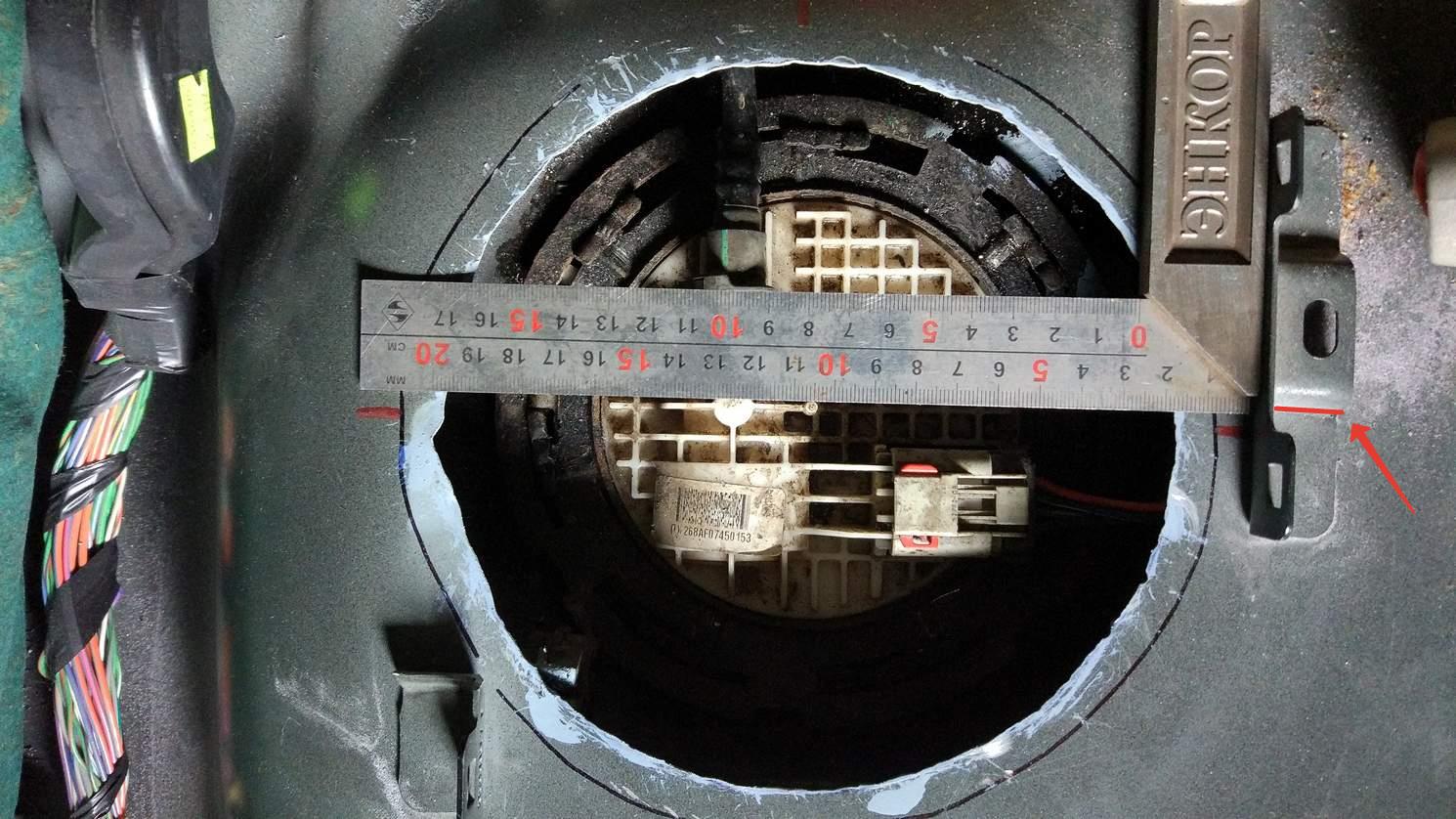

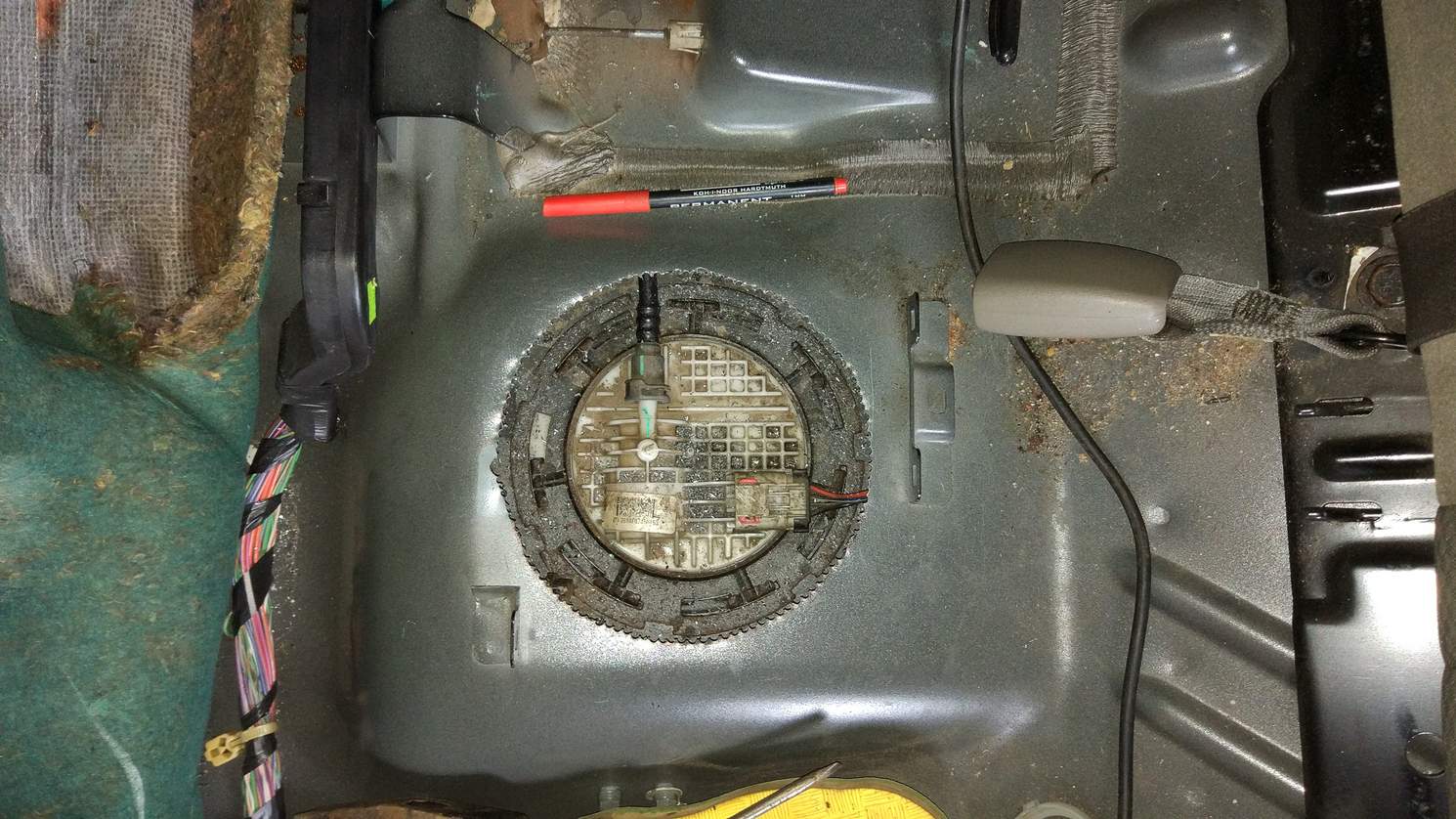

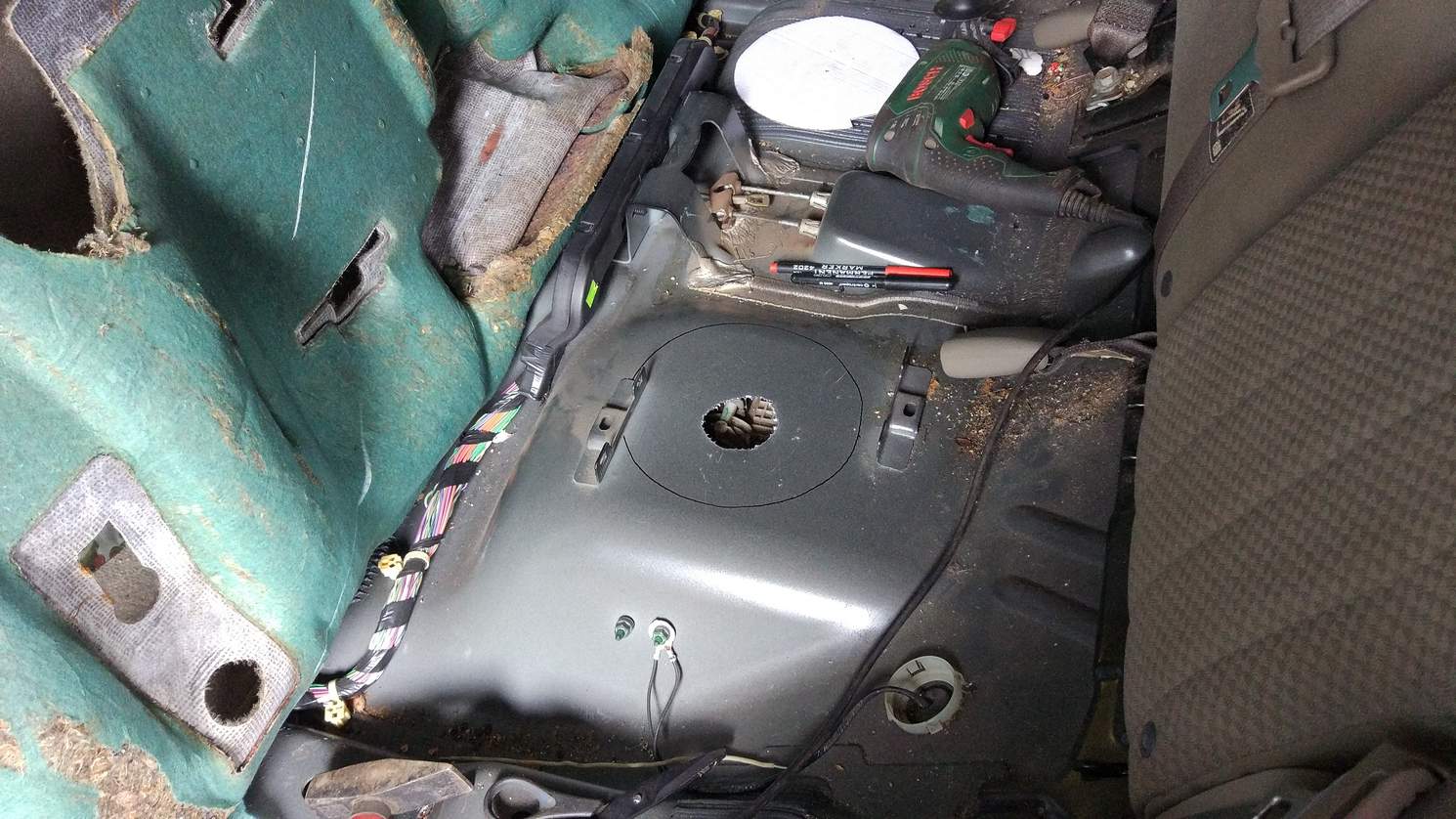

Первым делом необходимо снять задний диван. Для этого торцевой головкой на 18 откручиваем 2 болта по углам дивана (на полу). Затем приподнимаем диван спереди и сдвигаем назад - диван снимется. Поднимаем обшивку пола (Рис.1). Далее берем угольную линейку и прикладваем к заднему кноштейну и отмечаем 10,5 см (Рис. 14). Мне же пришлось действовать на угад, так как не знал точного расположения центра крышки топливного модуля. Затем берем УШМ и отрезаем переднее крепление (видимо в нем что-то крепится в других комплектациях, но даже в таком случе это ни на что сильно не влияет). Высверливаем точетную сварку ненужного нам крепления (Рис. 6). Далее берем лист картона и очерчиваем круг диаметром 18 см. В центре делаем отверстие и вставляем туда стержень от ручки. Стержешь от ручки упираем в штырь (Рис. 4) на крышке топливного модуля (этот шрырь по центру крышки модуля) и очерчиваем круг, обводя картонный шаблон маркером(Рис. 5). Далее берем мелкое сверло и дрель, рассверливаем отверстия по контуру. Затем шлицевой отверткой или зубилом аккурктно сбиваем перегородки между отверстиями. Затем шарошкой стачиваем острые грани. Грунтовкой обрабатываем вырезанную кромку. Из листа металла вырезаем круг диаметром 20 см. Со стороны троса ручника нужно будет подрихтовать крышку лючка под контур пола, так как в этом месте он немного изгибается. Герметиком намазываем кромку отверстия под лючок и приклеиваем крышку.
|
Внимание!

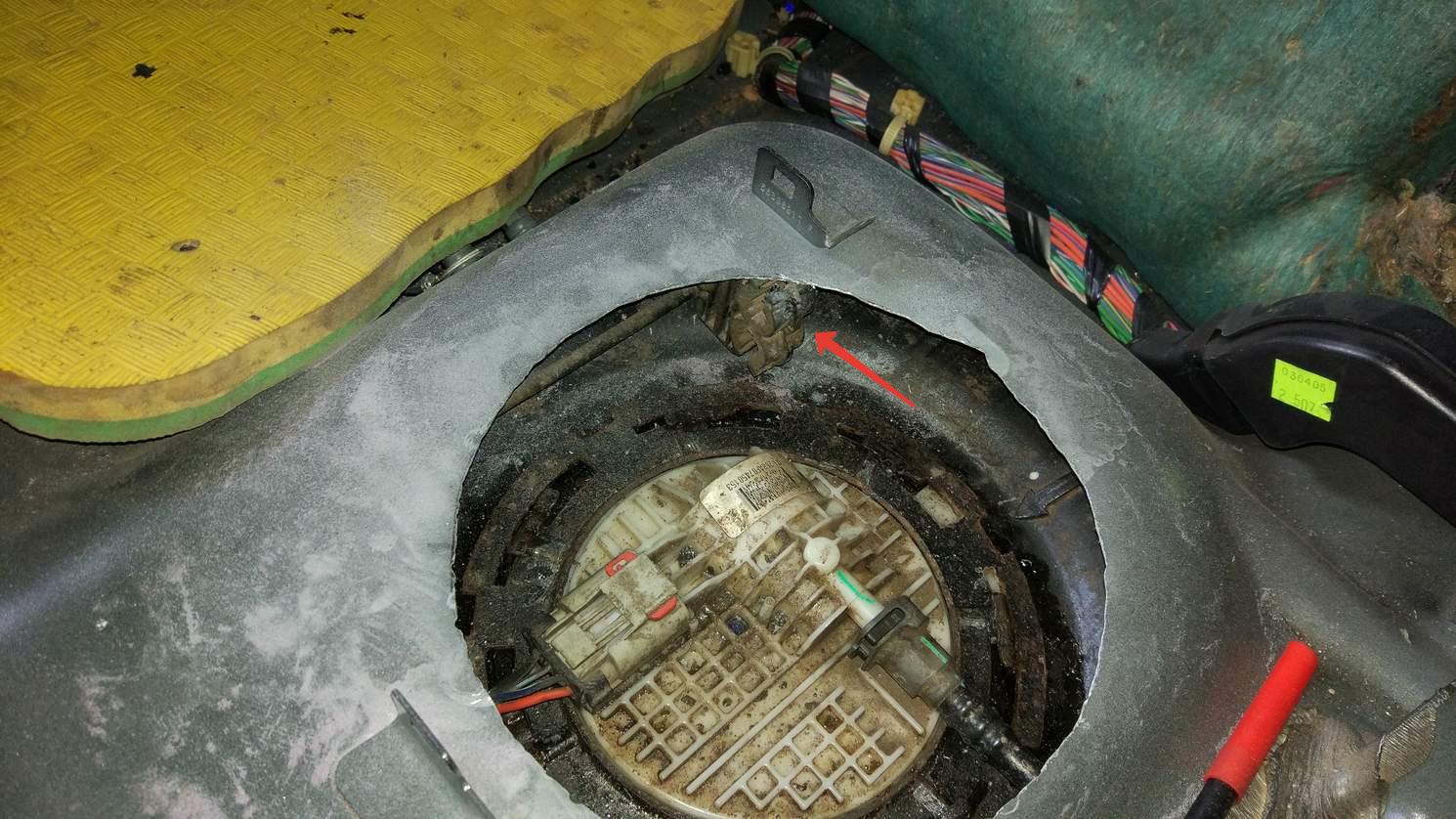

Лючок бензобака не стоит вырезать более 18 см, так как останется совсем мало места под крепление крышки лючка и снизу есть пластиковый кронштейн крепления трубок (Рис. 11). В этом месте нужно сверлить аккуратно, сильно не погружая сверло. В идеале использовать ограничитель сверла. Шайба крепления топливного модуля не будет вылазить наружу, но ничего не мешает сдвинуть ее в сторону, либо вообще вытащить через щель меджу кузовом и бензобаком (со стороны топливной магистрали).
|
 |
 |
 |
 |
| Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис. 4 |
 |
 |
 |
 |
| Рис. 5 |
Рис. 6 |
Рис. 7 |
Рис. 8 |
 |
 |
 |
 |
| Рис. 9 |
Рис. 10 |
Рис. 11 |
Рис. 12 |
 |
 |
 |
 |
| Рис. 13 |
Рис. 14 |
Рис. 15 |
Рис. 16 |
